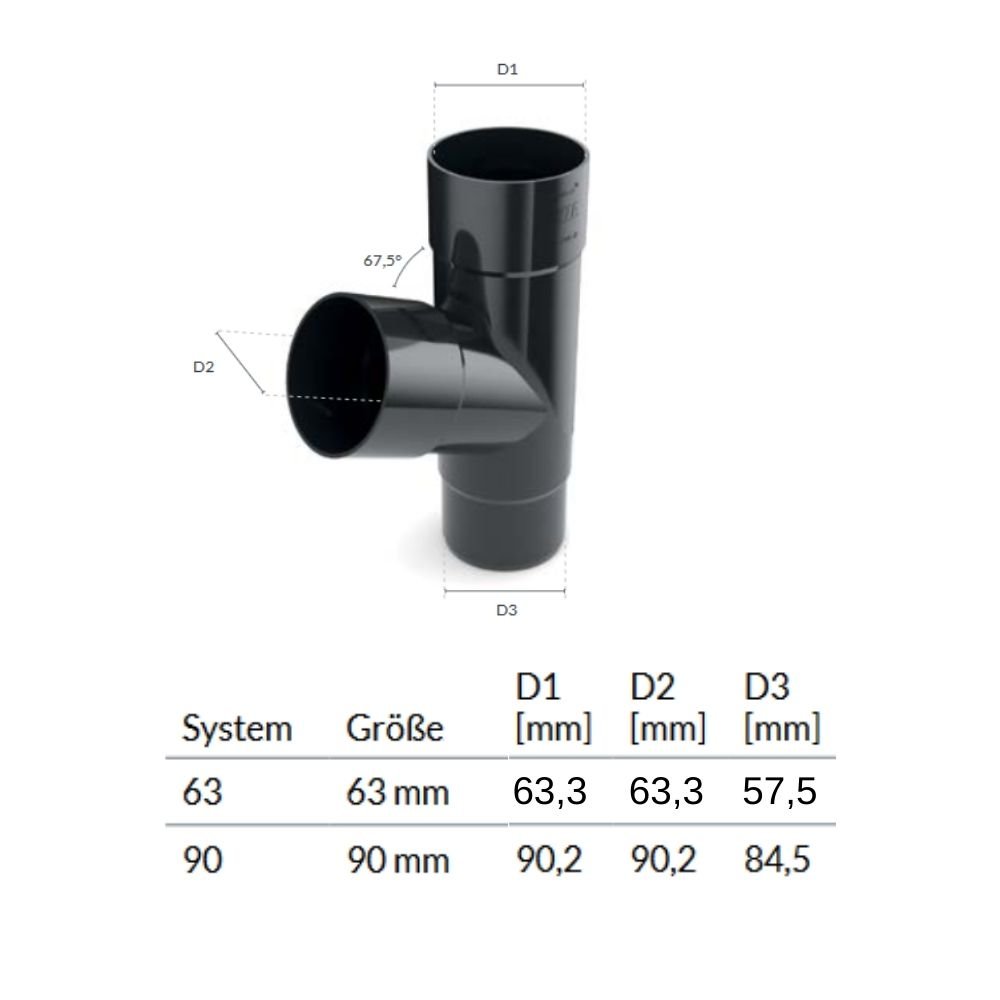

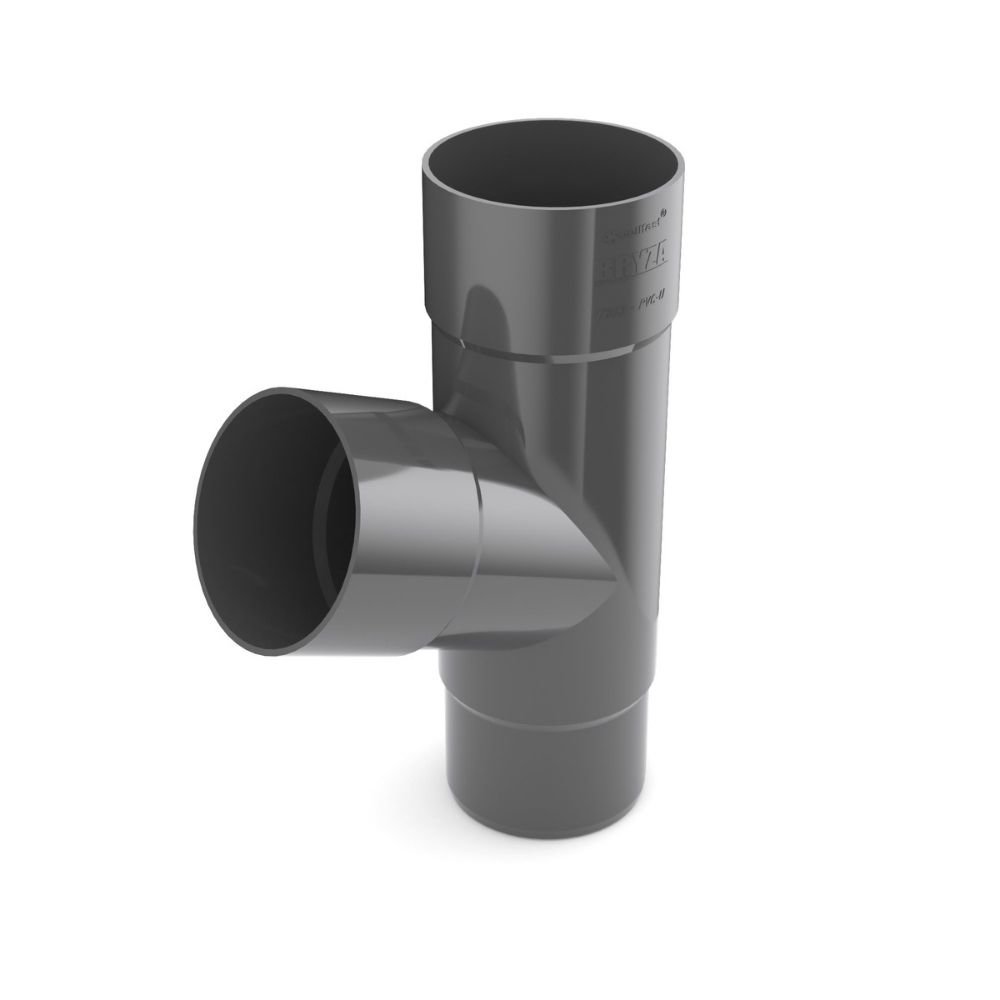

T-Píosa graifít Córas 90
Is táirge seanbhunaithe é an CÓRAS GUTA BRYZA a seoladh ar an margadh i dtús 2004.
Is córas iomlán é BRYZA, comhdhéanta de gutaí le trasghearradh leathchiorclach de 75, 100 agus 125, grúpa de phíosaí foirme agus píobáin le dhá trastomhas de 63 agus 90mm.
Cuireann an galántacht discréideach de fhoirmeacha clasaiceacha, éascaíocht suiteála agus rogha de dhá dhath i méideanna éagsúla ar chumas gach custaiméara a mianta a chomhlíonadh.
Donn (RAL 8017) - Graifít (RAL 7021)
75 Córas
Guta 75mm le píobán 63mm.
Do fhoirgnimh bheaga cónaithe, díonta, garáistí,
balcóiní agus mansairdí.
100 Córas
Guta 100mm le píobán 90 nó 63mm.
Tithe aonair, foirgnimh stórála beaga agus meánmhéide,
foirgnimh thráchtála agus tionsclaíocha agus
foirgnimh phoiblí.
125 Córas
Guta 125mm le píobán 90mm.
Tithe aonair agus iltheaghlaigh, blocanna cónaithe,
foirgnimh stórála, foirgnimh phoiblí, foirgnimh thráchtála
agus tionsclaíocha.
Páirteanna Córas Guta
1. "Guta" 75, 100, 125mm; 2m
2. "Sealbhóir Guta" 75, 100, 125mm
3. "Píosa Cúinne istigh 90°" 75, 100, 125mm
4. "Ceanglóir Guta" 75, 100, 125mm
5. "Píosa Cúinne amuigh 90°" 75, 100, 125mm
6. "Stutzen" 75/63, 100/63, 100/90, 125/90mm
7. "Caipín Guta deas/clé" 75, 100, 125mm
8. "Píobán" 63, 90mm
9. "T-Píosa" 63, 90mm
10. "Búcla (PVC)" 63, 90mm
11. "Ceangal Píobáin/Muif" 63, 90mm
12. "Laghdú" 90/63mm
13. "Cuar 67, 5°" 63, 90mm
14. "Iarann Guta (Miotal) inchoigeartaithe" 75, 125mm
15. "Crúca do Búcla PVC" 120, 160, 180, 220, 250, 350mm
16. "Píosa Cúinne istigh uillinn inchoigeartaithe 120° go 145°" 125mm
17. "Píosa Cúinne amuigh uillinn inchoigeartaithe 120° go 145°" 75, 100, 125mm
Cineál Ceangail
Ceanglaítear na gutaí trí nasc glasála leis na píosaí foirme píobáin.
Déantar an nasc a shéalú le próifíl rubair atá suite i ngroove píosa foirme píobáin.
Cuireann an cineál ceangail seo ar chumas suiteáil éasca agus cinntíonn sé an díchéillí riachtanach.
Déantar ceangal na bpíobán le píosaí foirme píobáin leis na muifí ceangail gan séala.
Ligeann na cineálacha ceangail luaite athruithe teirmeacha ar fhad a chúiteamh i bpáirteanna an chórais guta.
Tabhair faoi deara le linn suiteála!
Déantar na sealbhóirí PVC agus cruach a shuiteáil go díreach ar na laistí díon nó ar na sparáin.
Ba chóir go mbeadh an t-achar idir sealbhóirí 40-50cm. Chun draenáil uisce cheart a chinntiú, ba chóir go mbeadh claonadh 2mm in aghaidh 1m sa ghuta i dtreo an stutzen.
Gearradh na gutaí agus na bpíobán
Gearr an guta nó an píobán le sábh fíneáil ag uillinn cheart go dtí an fad ceart.
Suiteáil na gutaí sna sealbhóirí agus suiteáil na stutzen agus na bpíosaí aonair
Tosaíonn an suiteáil sna sealbhóirí PVC agus miotail le cur isteach na
gutaí sa srón tosaigh sealbhóra, ansin brúitear an taobh istigh den ghuta
faoin srón cúil.
Déantar píosa cúinne, stutzen agus píosa ceangail guta a shuiteáil trí iad a bhrú
ar an srón tosaigh guta agus ansin iad a ghlasáil ar an srón cúil guta.
Agus iad á nascadh, tabhair aird ar shuíomh ceart na séalaithe i stutzen, píosaí ceangail
agus píosaí cúinne chomh maith le teorainneacha ar dhromchla istigh na bpíosaí seo.
Moltar sealbhóirí guta breise a shuiteáil ar na ceangail guta, stutzen agus
píosaí cúinne.
Déantar píosa cúinne, stutzen agus píosa ceangail guta a shuiteáil trí iad a bhrú
ar an srón tosaigh guta agus ansin iad a ghlasáil ar an srón cúil guta.
Agus iad á nascadh, tabhair aird ar shuíomh ceart na séalaithe i stutzen, píosaí ceangail
agus píosaí cúinne chomh maith le teorainneacha ar dhromchla istigh na bpíosaí seo.
Moltar sealbhóirí guta breise a shuiteáil ar na ceangail guta, stutzen agus
píosaí cúinne.
