Cúpláin agus píobáin Córas Storz
Is minic a dtugtar cúpláin dóiteáin ar chúpláin píobáin Córas Storz.
Is cúpláin siméadracha iad nach ndúnann.
Ceanglaítear na cúpláin trí na codanna cnag a chur isteach ina chéile agus iad a chasadh i gcoinne a chéile. Tá na feistis ceangail atá le cúpláil mar an gcéanna ar thaobh na cúplála agus is féidir iad a nascadh go treallach má tá an méid céanna acu.
Réimse Feidhme:
le haghaidh tionscail, dóiteáin, scaglainne, talmhaíochta, tógála, loingseoireachta, míleata agus cosaint tubaiste
Iarratas:
- chun cúpláin a dhúnadh le méid comhfhreagrach
- Nasc tapa agus scaoileadh trí chasadh 120°
Cúplán súchán:
Úsáidtear cúpláin súchán chun píobáin súchán a nascadh.
Cúplán seasta:
Úsáidtear cúpláin sheasta (píosaí snáithe i go leor leaganacha) chun píobáin a nascadh le feistis. Tá siad ceangailte go daingean ar thaobh amháin le snáithe píopa ar fheiste uisce nó ar hidrant. Ar an taobh eile, is féidir cúpláin choitianta píobáin brú nó píobáin súchán a nascadh.
Cúplán dall:
Úsáidtear cúpláin daille (i.e. clúdaigh deiridh do naisc Storz nach n-úsáidtear go sealadach) mar chríoch ar fheistis chun iad a chosaint (e.g. i gcoinne salachar ag dul isteach i gcaidéil) agus níor cheart iad a chur faoi bhrú má ní féidir an líne a scaoileadh (baol timpiste agus an clúdach dall á scaoileadh faoi bhrú).
Eochair cúplála as cruach do mhéideanna Storz A/B/C
- Ábhar: Cruach
- do mhéideanna Storz A/B/C
- le cosaint fuar
Píobán tógála agus tionscail A/102, B/75, C/52, D/25 i faid éagsúla:
Dath: bán lasmuigh
Ábhar: Lasmuigh: Snáth poileistear, fite timpeall, snáth 2-uair
Brú oibre: 10 bar
- le cúpláin súchán Storz
- Ceangal sreinge
- neamhbhrataithe
- Muinchille cosanta chun cosc a chur ar chuimilt ag an gcúplán píobáin
Eolas Úsáideora:
Ba cheart an lámhleabhar úsáide seo a léamh go cúramach roimh an gcéad úsáid agus aird a thabhairt air agus é in úsáid.
1. Eolas ginearálta faoi phíobáin chothroma nó brú
Is é príomhchuspóir píobáin brú sreabhán a aistriú, go háirithe uisce.
Is féidir iad a úsáid freisin chun uisce salach a dhraenáil nó a leithéid. Déantar iad as snáithíní plaisteacha fite timpeall (sa chás seo poileistear) agus tá bratú istigh orthu.
Is buntáiste suntasach atá ag píobáin chothroma ná a meáchan íseal féin agus a solúbthacht, rud a fhágann go bhfuil siad éasca le fillte agus le hiompar nuair nach bhfuil siad faoi bhrú.
2. Le linn úsáide
Mar gheall ar a bpríomhchuspóir agus na réimsí úsáide is mó, bíonn píobáin chothroma faoi thionchar mór seachtrach, rud a d'fhéadfadh a saolré a ghiorrú.
Chun úsáid is fearr a bhaint astu, moltar an méid seo a leanas:
- Ná sáraigh an brú oibre uasta.
- Agus na píobáin á leagan amach, déan cinnte go bhfuil siad (más féidir) rollta amach. Seachas sin, tarraing i gcónaí iad go cothrom. Ar an mbealach seo is féidir cosc a chur ar an bpíobán sleamhnú ar an imeall ar an talamh agus an clúdach píobáin a dhíobháil láithreach.
- Seachain dromchlaí garbh más féidir.
- Ná tarraing píobáin thar rudaí géara, pointeacha agus/nó dromchlaí.
- Ná lig do chríochnaigh píobáin nó feistis titim, mar d'fhéadfadh sé seo damáiste a dhéanamh do na cnaganna nó do na feistis féin.
- Ná tarraing nó sleamhnaigh píobáin atá faoi bhrú ar an talamh, mar d'fhéadfadh an cuimilt a tharlaíonn as sin damáiste a dhéanamh don chlúdach píobáin. Is féidir creathadh na bpíobán atá faoi bhrú a laghdú nó a mhaolú le gabhálais. Mar shampla, le málaí, pailíní nó bindealáin.
- Mura bhfuil píobáin le húsáid ag aistrithe, ba cheart droichid píobáin a úsáid. Níor cheart píobáin a thiomáint nó a shiúl thar.
- Coinnigh píobáin (más féidir) ar shiúl ó aigéid, ceimiceáin agus substaintí contúirteacha.
3. Tar éis úsáide:
Chun saolré na bpíobán a chinntiú, ba cheart na treoirlínte seo a leanas a leanúint tar éis úsáide:
- Chun an méid atá fágtha den mheán leachtach a bhaint as an bpíobán, ba cheart an píobán a ardú thar an ghualainn. Ná coisigh ar an bpíobán riamh!
- Tar éis úsáide, glan na píobáin de shalachar sa píobán (gaineamh srl.), i.e. sruthlaigh amach iad. Ba cheart iad a thriomú ina dhiaidh sin (seachas sin, d'fhéadfadh múnla/cailc carnadh laistigh den phíobán, rud a dhéanann damáiste don chroí go buan).
- Glan an clúdach píobáin de shalachar seachtrach.
- Ná stóráil píobáin riamh i riocht fliuch.
- Seiceáil feistis le haghaidh sláine.
- Stóráil píobáin (más féidir) i riocht rollta.
- Agus iad á rolladh, déan cinnte nach sleamhnaíonn na píobáin ar dhromchlaí garbh mar a bhíonn siad á rolladh amach
|
Airteagal |
Ceangal |
Ábhar |
Tomhas |
Fad cnag |
Brú oibre |
|
D Ceanglóir le Tuille |
Cúplán súchán le tuille píobáin |
Alúmanam |
25 mm |
31 KA |
15 bar |
|
C Ceanglóir le Tuille |
Cúplán súchán le tuille píobáin |
Alúmanam |
50 mm |
66 KA |
15 bar |
|
B Ceanglóir le Tuille |
Cúplán súchán le tuille píobáin |
Alúmanam |
75 mm |
89 KA |
15 bar |
|

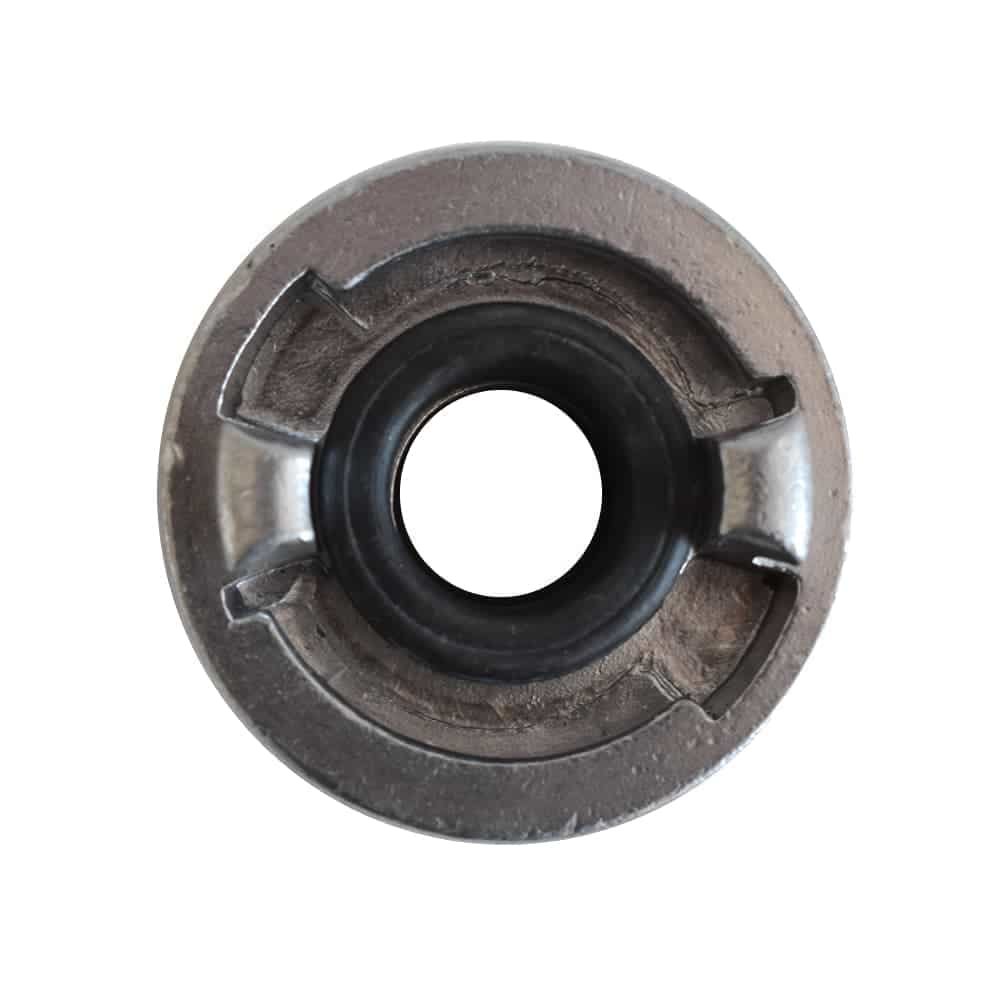

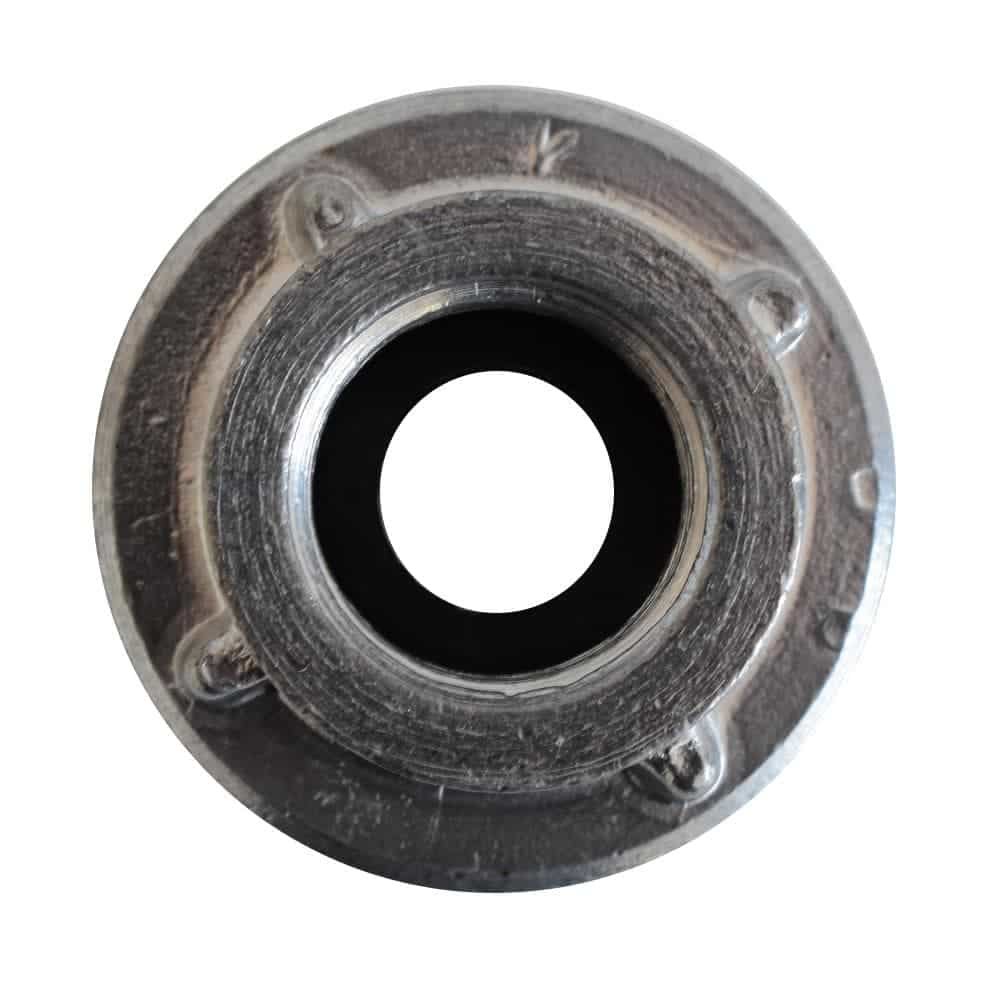

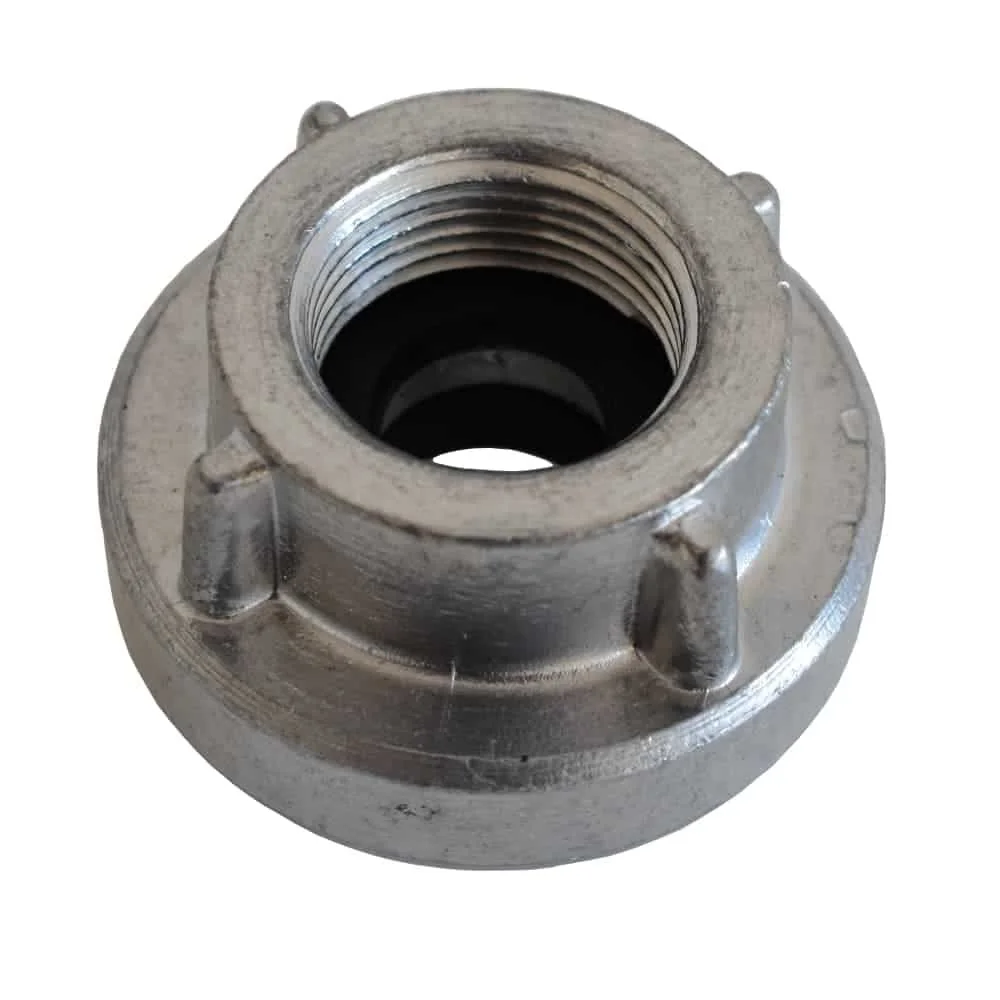

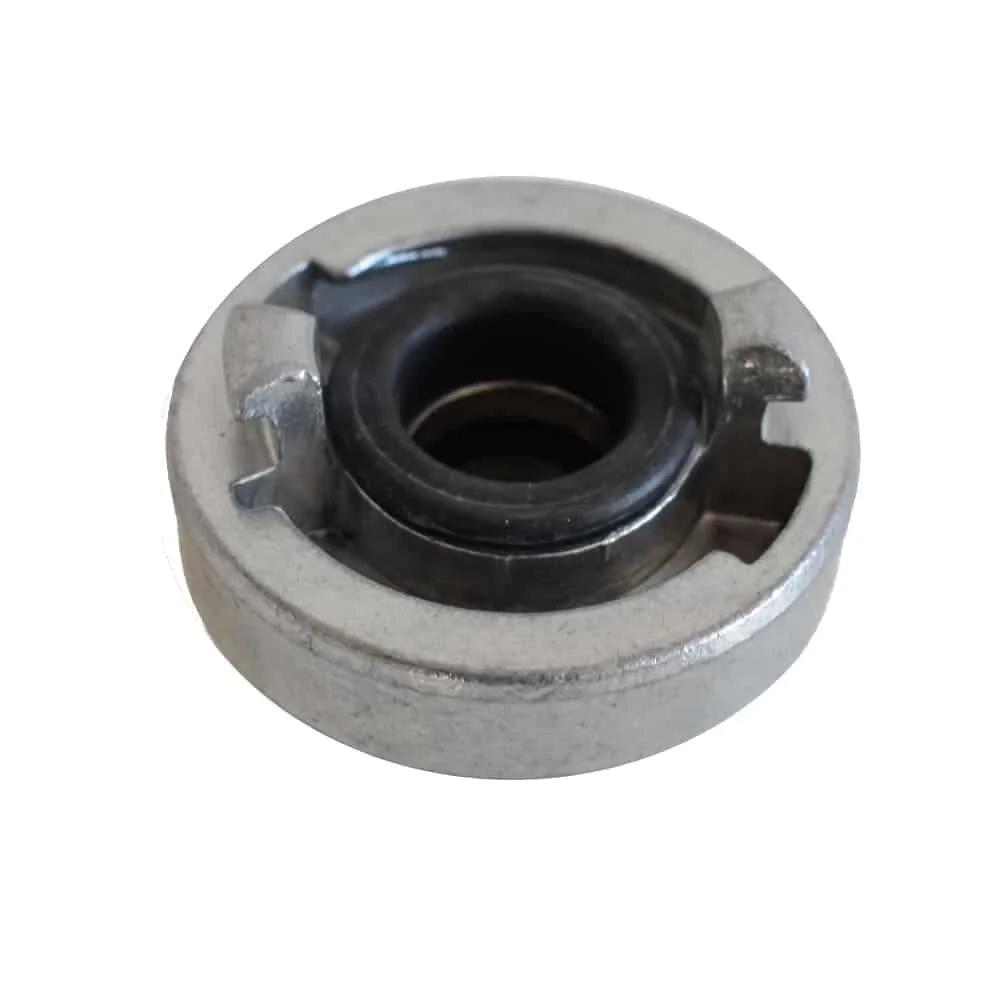

D Ceanglóir le 3/4" IG |
Cúplán seasta le snáithe inmheánach |
Alúmanam |
3/4 Zoll |
31 KA |
15 bar |
|
D Ceanglóir le 1" IG |
Cúplán seasta le snáithe inmheánach |
Alúmanam |
1 Zoll |
31 KA |
15 bar |
|
C Ceanglóir le 1" IG |
Cúplán seasta le snáithe inmheánach |
Alúmanam |
1 Zoll |
66 KA |
15 bar |
|
C Ceanglóir le 1 1/4" IG |
Cúplán seasta le snáithe inmheánach |
Alúmanam |
1 1/4 Zoll |
66 KA |
15 bar |
|
C Ceanglóir le 1 1/2" IG |
Cúplán seasta le snáithe inmheánach |
Alúmanam |
1 1/2 Zoll |
66 KA |
15 bar |
|
C Ceanglóir le 2" IG |
Cúplán seasta le snáithe inmheánach |
Alúmanam |
2 Zoll |
66 KA |
15 bar |
|
B Ceanglóir le 2" IG |
Cúplán seasta le snáithe inmheánach |
Alúmanam |
2 Zoll |
89 KA |
15 bar |
|
B Ceanglóir le 2 1/2" IG |
Cúplán seasta le snáithe inmheánach |
Alúmanam |
2 1/2 Zoll |
89 KA |
15 bar |
|
B Ceanglóir le 3" IG |
Cúplán seasta le snáithe inmheánach |
Alúmanam |
3 Zoll |
89 KA |
15 bar |
|
D Ceanglóir le 1" AG |
Cúplán seasta le snáithe seachtrach |
Alúmanam |
1 Zoll |
31 KA |
15 bar |
|
C Ceanglóir le 1" AG |
Cúplán seasta le snáithe seachtrach |
Alúmanam |
1 Zoll |
66 KA |
15 bar |
|
C Ceanglóir le 1 1/4" AG |
Cúplán seasta le snáithe seachtrach |
Alúmanam |
1 1/4 Zoll |
66 KA |
15 bar |
|
C Ceanglóir le 1 1/2" AG |
Cúplán seasta le snáithe seachtrach |
Alúmanam |
1 1/2 Zoll |
66 KA |
15 bar |
|
C Ceanglóir le 2" AG |
Cúplán seasta le snáithe seachtrach |
Alúmanam |
2 Zoll |
66 KA |
15 bar |
|
B Ceanglóir le 2" AG |
Cúplán seasta le snáithe seachtrach |
Alúmanam |
2 Zoll |
89 KA |
15 bar |
|
B Ceanglóir le 2 1/2" AG |
Cúplán seasta le snáithe seachtrach |
Alúmanam |
2 1/2 Zoll |
89 KA |
15 bar |
|
B Ceanglóir le 3" AG |
Cúplán seasta le snáithe seachtrach |
Alúmanam |
3 Zoll |
89 KA |
15 bar |
|
D Cúplán Dall |
Cúplán dall le slabhra |
Alúmanam |
- |
31 KA |
15 bar |
|
C Cúplán Dall |
Cúplán dall le slabhra |
Alúmanam |
- |
66 KA |
15 bar |
|
B Cúplán Dall |
Cúplán dall le slabhra |
Alúmanam |
- |
89 KA |
15 bar |
|
Laghdú C-D |
Píosa aistrithe ó C go D |
Alúmanam |
- |
66 KA go 31 KA |
15 bar |
|
Laghdú B-C |
Píosa aistrithe ó B go C |
Alúmanam |
- |
89 KA go 66 KA |
15 bar |
|
Laghdú A-B |
Píosa aistrithe ó A go B |
Alúmanam |
- |
133 KA go 89 KA |
15 bar |
|
D Tonnphíobán |
Nozzle cineál 25D |
Alúmanam |
2 Zoll1 Zoll |
31 KA |
- |
|
C Tonnphíobán |
Nozzle cineál 52C |
Alúmanam |
2 Zoll |
66 KA |
- |
|
D Séala |
Séala cineál Storz |
NBR |
31 KA |
- |
|
|
C Séala |
Séala cineál Storz |
NBR |
66 KA |
- |
|
|
B Séala |
Séala cineál Storz |
NBR |
89 KA |
- |
|
|
A Séala |
Séala cineál Storz |
NBR |
133 KA |
- |
|
Tiontú Méideanna Snáithe Zoll go mm (mm i thart. tomhas) |
|
|
1/4 Zoll |
12, 5 mm |
|
3/8 Zoll |
16 mm |
|
1/2 Zoll |
19 mm |
|
3/4 Zoll |
26 mm |
|
1 Zoll |
32 mm |
|
1 1/4 Zoll |
40 mm |
|
1 1/2 Zoll |
48 mm |
|
2 Zoll |
59 mm |
Nóta: D'fhéadfadh sé go mbeadh scratches beaga nó streaks air mar gheall ar tháirgeadh!
