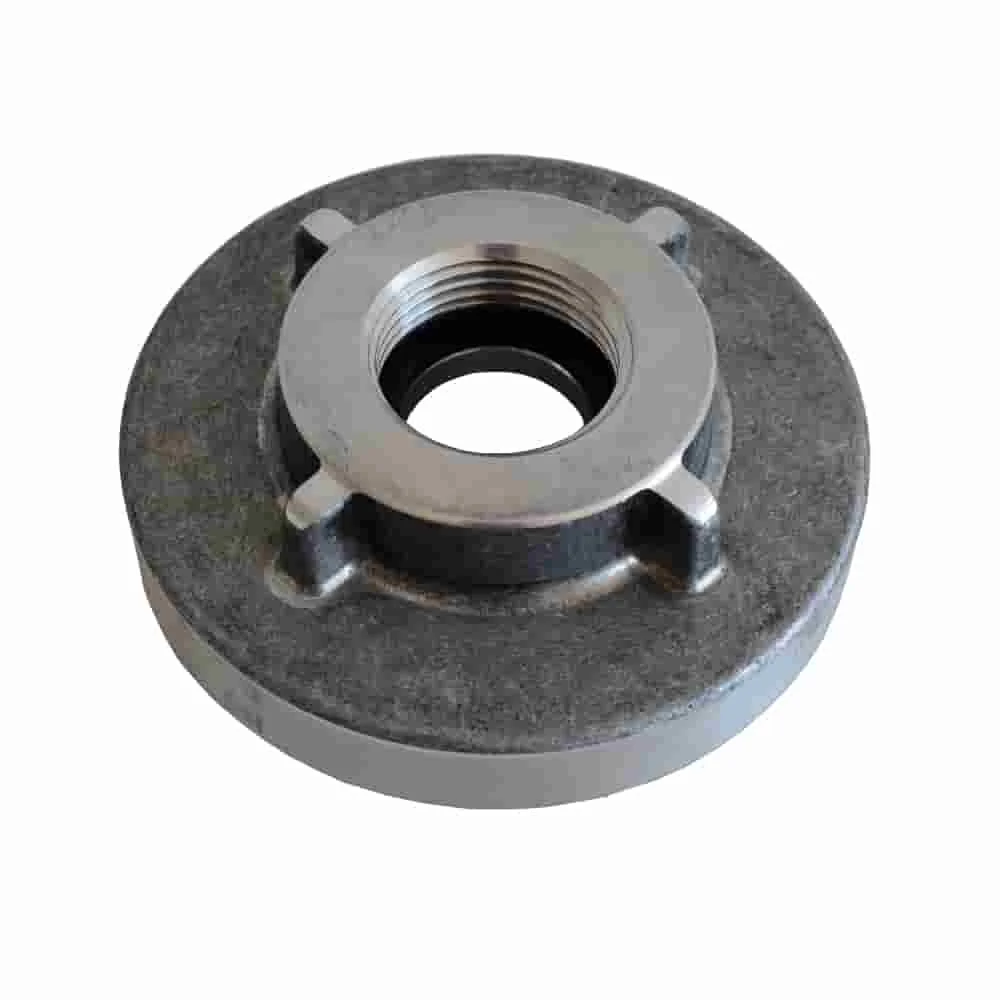

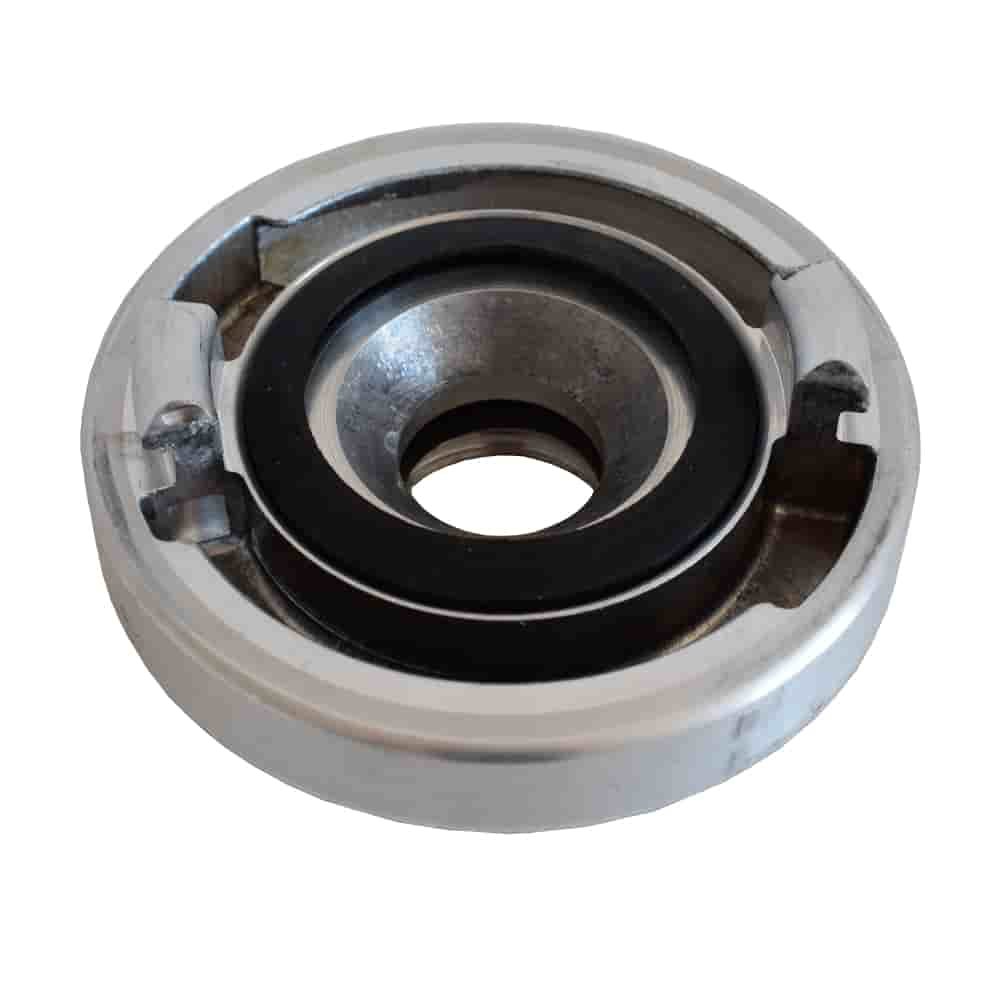

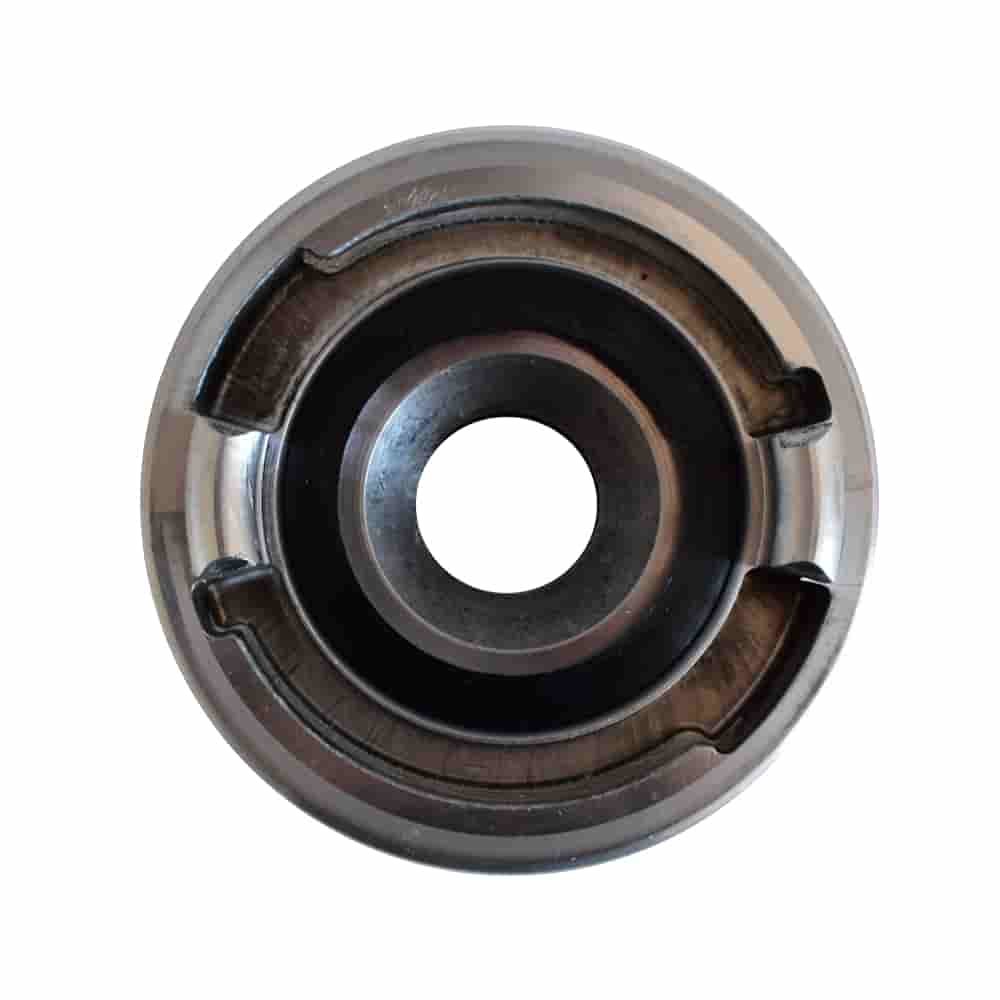

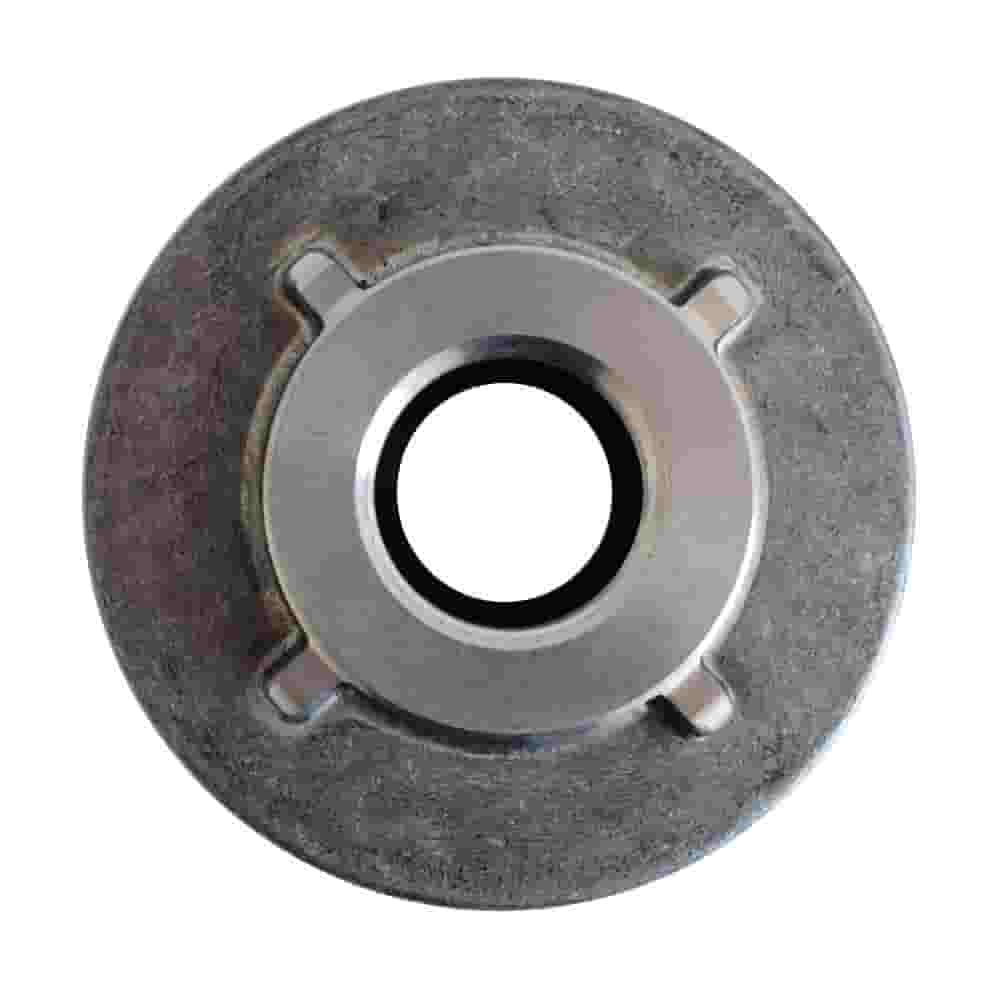

Córas Storz C Cúpláil m. 1 "IG DIN 52-C
Tugtar cúplálacha dóiteáin go minic ar Chúplálacha Píobáin Chóras Storz.
Is cúplálacha siméadracha, neamh-dhúnadh iad.
Ceanglaítear na cúplálacha trí na codanna cnag a chur isteach ina chéile agus iad a chasadh i gcoinne a chéile.
Tá na feistis ceangail atá le cúpláil mar an gcéanna ar thaobh an chúplála agus is féidir iad a nascadh go treallach má tá an méid céanna acu.
Réimse Feidhme:
le haghaidh tionscail, dóiteáin, scaglanna, talmhaíocht, tógáil, loingseoireacht, míleata agus cosaint tubaiste
Feidhmchlár:
- le haghaidh dúnta cúplálacha de mhéid comhfhreagrach
- Ceangal agus scaoileadh tapa trí chasadh 120°
Cúpláil Shúchán:
Úsáidtear cúplálacha súchán chun píobáin shúchán a cheangal.
Cúpláil Sheasta:
Úsáidtear cúplálacha seasta (píosaí snáithe i go leor leaganacha) chun píobáin a cheangal le feistis. Tá siad ceangailte go seasta ar thaobh amháin le snáithe píopa ar fheiste uisce nó ar hidrante. Ar an taobh eile, is féidir cúplálacha coitianta píobáin bhrú nó píobáin shúchán a cheangal.
Cúpláil Dall:
Úsáidtear cúplálacha dall (i.e. clúdaigh deiridh do naisc Storz nach bhfuil in úsáid go sealadach) mar chríoch ar fheistis chun iad a chosaint (m.sh. i gcoinne salachar ag dul isteach i gcaidéal) agus níor cheart iad a chur faoi bhrú má ní féidir an líne a scaoileadh (baol timpiste agus an clúdach dall á scaoileadh faoi bhrú).
|
Airteagal |
Ceangal |
Ábhar |
Tomhas |
Fad Cnag |
Brú Oibre |
|
D Cúpláil m. Tuille |
Cúpláil Shúchán le Tuille Píobáin |
Alúmanam |
25 mm |
31 KA |
15 bar |
|
C Cúpláil m. Tuille |
Cúpláil Shúchán le Tuille Píobáin |
Alúmanam |
50 mm |
66 KA |
15 bar |
|
B Cúpláil m. Tuille |
Cúpláil Shúchán le Tuille Píobáin |
Alúmanam |
75 mm |
89 KA |
15 bar |
|
D Cúpláil m. 3/4" IG |
Cúpláil Sheasta le Snáithe Inmheánach |
Alúmanam |
3/4 Orlach |
31 KA |
15 bar |
|
D Cúpláil m. 1" IG |
Cúpláil Sheasta le Snáithe Inmheánach |
Alúmanam |
1 Orlach |
31 KA |
15 bar |
|
C Cúpláil m. 1" IG |
Cúpláil Sheasta le Snáithe Inmheánach |
Alúmanam |
1 Orlach |
66 KA |
15 bar |
|
C Cúpláil m. 1 1/4" IG |
Cúpláil Sheasta le Snáithe Inmheánach |
Alúmanam |
1 1/4 Orlach |
66 KA |
15 bar |
|
C Cúpláil m. 1 1/2" IG |
Cúpláil Sheasta le Snáithe Inmheánach |
Alúmanam |
1 1/2 Orlach |
66 KA |
15 bar |
|
C Cúpláil m. 2" IG |
Cúpláil Sheasta le Snáithe Inmheánach |
Alúmanam |
2 Orlach |
66 KA |
15 bar |
|
B Cúpláil m. 2" IG |
Cúpláil Sheasta le Snáithe Inmheánach |
Alúmanam |
2 Orlach |
89 KA |
15 bar |
|
B Cúpláil m. 2 1/2" IG |
Cúpláil Sheasta le Snáithe Inmheánach |
Alúmanam |
2 1/2 Orlach |
89 KA |
15 bar |
|
B Cúpláil m. 3" IG |
Cúpláil Sheasta le Snáithe Inmheánach |
Alúmanam |
3 Orlach |
89 KA |
15 bar |
|
D Cúpláil m. 1" AG |
Cúpláil Sheasta le Snáithe Amuigh |
Alúmanam |
1 Orlach |
31 KA |
15 bar |
|
C Cúpláil m. 1" AG |
Cúpláil Sheasta le Snáithe Amuigh |
Alúmanam |
1 Orlach |
66 KA |
15 bar |
|
C Cúpláil m. 1 1/4" AG |
Cúpláil Sheasta le Snáithe Amuigh |
Alúmanam |
1 1/4 Orlach |
66 KA |
15 bar |
|
C Cúpláil m. 1 1/2" AG |
Cúpláil Sheasta le Snáithe Amuigh |
Alúmanam |
1 1/2 Orlach |
66 KA |
15 bar |
|
C Cúpláil m. 2" AG |
Cúpláil Sheasta le Snáithe Amuigh |
Alúmanam |
2 Orlach |
66 KA |
15 bar |
|
B Cúpláil m. 2" AG |
Cúpláil Sheasta le Snáithe Amuigh |
Alúmanam |
2 Orlach |
89 KA |
15 bar |
|
B Cúpláil m. 2 1/2" AG |
Cúpláil Sheasta le Snáithe Amuigh |
Alúmanam |
2 1/2 Orlach |
89 KA |
15 bar |
|
B Cúpláil m. 3" AG |
Cúpláil Sheasta le Snáithe Amuigh |
Alúmanam |
3 Orlach |
89 KA |
15 bar |
|
D Cúpláil Dall |
Cúpláil Dall le Slabhra |
Alúmanam |
- |
31 KA |
15 bar |
|
C Cúpláil Dall |
Cúpláil Dall le Slabhra |
Alúmanam |
- |
66 KA |
15 bar |
|
B Cúpláil Dall |
Cúpláil Dall le Slabhra |
Alúmanam |
- |
89 KA |
15 bar |
|
Laghdú C-D |
Píosa Aistrithe ó C go D |
Alúmanam |
- |
66 KA go 31 KA |
15 bar |
|
Laghdú B-C |
Píosa Aistrithe ó B go C |
Alúmanam |
- |
89 KA go 66 KA |
15 bar |
|
Laghdú A-B |
Píosa Aistrithe ó A go B |
Alúmanam |
- |
133 KA go 89 KA |
15 bar |
|
D Tonnphíobán |
Tonnphíobán Cineál 25D |
Alúmanam |
1 Orlach |
31 KA |
- |
|
C Tonnphíobán |
Tonnphíobán Cineál 52C |
Alúmanam |
2 Orlach |
66 KA |
- |
|
D Séala |
Séala Cineál Storz |
NBR |
31 KA |
- |
|
|
C Séala |
Séala Cineál Storz |
NBR |
66 KA |
- |
|
|
B Séala |
Séala Cineál Storz |
NBR |
89 KA |
- |
|
|
A Séala |
Séala Cineál Storz |
NBR |
133 KA |
- |
|
Tiontú Méid Snáithe Orlach go mm (mm i thart. tomhas) |
|
|
1/4 Orlach |
12, 5 mm |
|
3/8 Orlach |
16 mm |
|
1/2 Orlach |
19 mm |
|
3/4 Orlach |
26 mm |
|
1 Orlach |
32 mm |
|
1 1/4 Orlach |
40 mm |
|
1 1/2 Orlach |
48 mm |
|
2 Orlach |
59 mm |
Nóta: D'fhéadfadh sé go mbeadh scratches nó streaks beaga ann mar gheall ar tháirgeadh!
