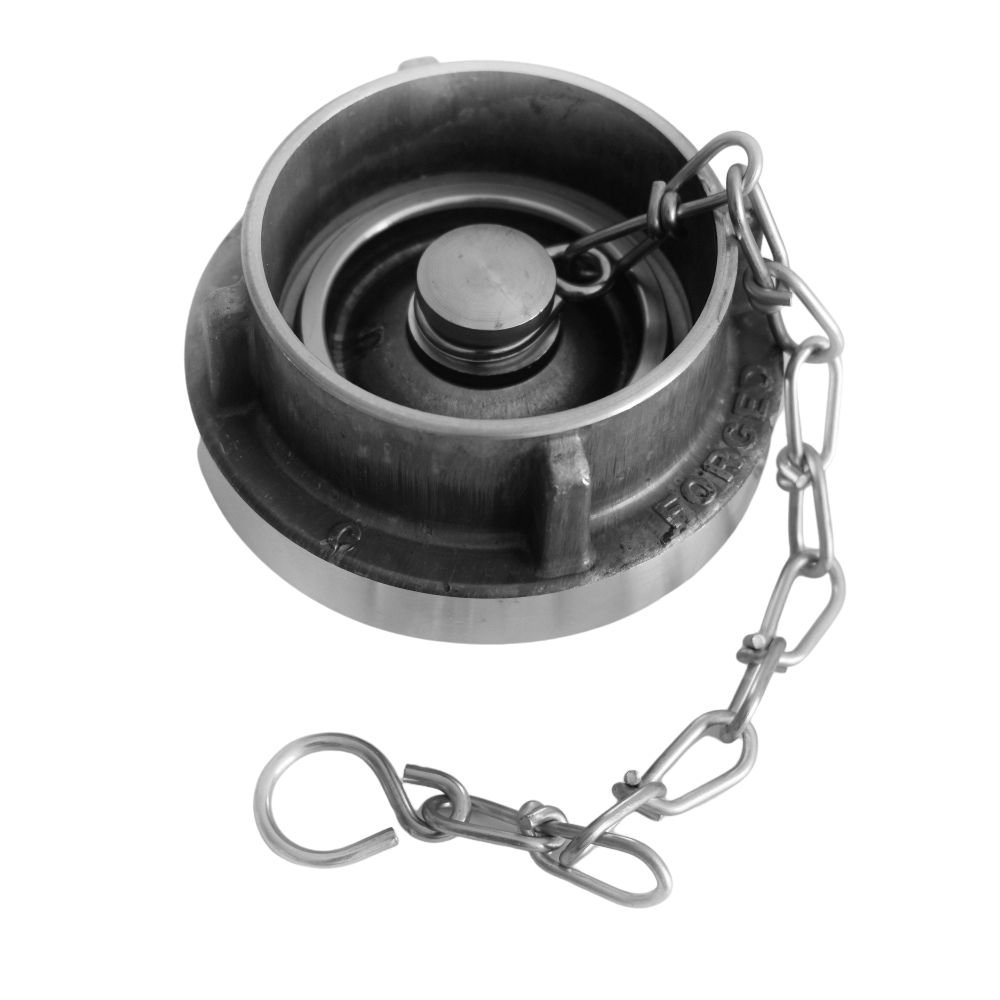

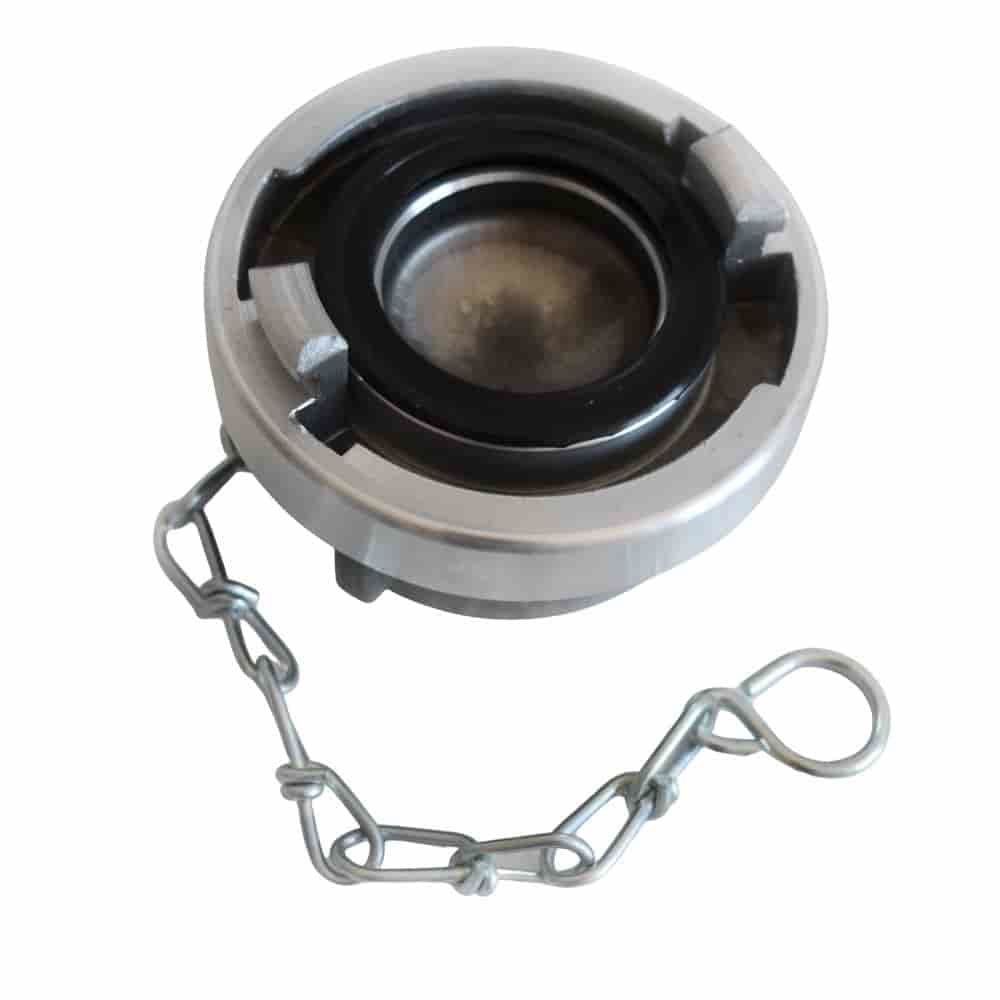

Córas Storz C Blindkupplung le Slabhra DIN 52-C
Tugtar cúpláil dóiteáin go minic ar chúpálacha píobáin Storz System.
Is cúplálacha siméadracha iad nach ndúnann.
Ceanglaítear na cúplálacha trí na codanna knaggen a chur isteach ina chéile agus iad a chasadh i gcoinne a chéile.
Tá na feistis ceangail atá le cúpláil comhionann ar thaobh an chúplála agus is féidir iad a nascadh go treallach má tá an méid céanna acu.
Réimse Feidhme:
do thionscal, dóiteáin, scaglanna, talmhaíocht, tógáil, loingseoireacht, míleata agus cosaint tubaiste
Iarratas:
- le haghaidh dúnta cúplálacha de mhéid comhfhreagrach
- Ceangal agus scaoileadh tapa trí chasadh 120°
Cúpláil Shúchán:
Úsáidtear cúplálacha súchán chun píobáin shúchán a nascadh.
Cúpláil Sheasta:
Úsáidtear cúplálacha seasta (píosaí snáithe i go leor leaganacha) chun píobáin a nascadh le feistis. Tá siad ceangailte go buan ar thaobh amháin le snáithe píopa ar fheiste uisce nó ar hidrante. Ar an taobh eile, is féidir cúplálacha coitianta píobáin brú nó píobáin shúchán a nascadh.
Blindkupplung:
Úsáidtear blindkupplungen (i.e. clúdaigh deiridh do naisc Storz nach n-úsáidtear go sealadach) mar chríoch ar fheistis chun iad a chosaint (m.sh. i gcoinne salachar ag dul isteach i gcaidéil) agus níor cheart iad a chur faoi bhrú má ní féidir an líne a scaoileadh (baol timpiste nuair a scaoiltear an clúdach dall faoi bhrú).
|
Airteagal |
Ceangal |
Ábhar |
Tomhas |
Fad Knaggen |
Brú Oibre |
|
D Cúpláil le Tuille |
Cúpláil Shúchán le Tuille Píobáin |
Alúmanam |
25 mm |
31 KA |
15 bar |
|
C Cúpláil le Tuille |
Cúpláil Shúchán le Tuille Píobáin |
Alúmanam |
50 mm |
66 KA |
15 bar |
|
B Cúpláil le Tuille |
Cúpláil Shúchán le Tuille Píobáin |
Alúmanam |
75 mm |
89 KA |
15 bar |
|
D Cúpláil le 3/4" IG |
Cúpláil Sheasta le Snáithe Inmheánach |
Alúmanam |
3/4 Orlach |
31 KA |
15 bar |
|
D Cúpláil le 1" IG |
Cúpláil Sheasta le Snáithe Inmheánach |
Alúmanam |
1 Orlach |
31 KA |
15 bar |
|
C Cúpláil le 1" IG |
Cúpláil Sheasta le Snáithe Inmheánach |
Alúmanam |
1 Orlach |
66 KA |
15 bar |
|
C Cúpláil le 1 1/4" IG |
Cúpláil Sheasta le Snáithe Inmheánach |
Alúmanam |
1 1/4 Orlach |
66 KA |
15 bar |
|
C Cúpláil le 1 1/2" IG |
Cúpláil Sheasta le Snáithe Inmheánach |
Alúmanam |
1 1/2 Orlach |
66 KA |
15 bar |
|
C Cúpláil le 2" IG |
Cúpláil Sheasta le Snáithe Inmheánach |
Alúmanam |
2 Orlach |
66 KA |
15 bar |
|
B Cúpláil le 2" IG |
Cúpláil Sheasta le Snáithe Inmheánach |
Alúmanam |
2 Orlach |
89 KA |
15 bar |
|
B Cúpláil le 2 1/2" IG |
Cúpláil Sheasta le Snáithe Inmheánach |
Alúmanam |
2 1/2 Orlach |
89 KA |
15 bar |
|
B Cúpláil le 3" IG |
Cúpláil Sheasta le Snáithe Inmheánach |
Alúmanam |
3 Orlach |
89 KA |
15 bar |
|
D Cúpláil le 1" AG |
Cúpláil Sheasta le Snáithe Amuigh |
Alúmanam |
1 Orlach |
31 KA |
15 bar |
|
C Cúpláil le 1" AG |
Cúpláil Sheasta le Snáithe Amuigh |
Alúmanam |
1 Orlach |
66 KA |
15 bar |
|
C Cúpláil le 1 1/4" AG |
Cúpláil Sheasta le Snáithe Amuigh |
Alúmanam |
1 1/4 Orlach |
66 KA |
15 bar |
|
C Cúpláil le 1 1/2" AG |
Cúpláil Sheasta le Snáithe Amuigh |
Alúmanam |
1 1/2 Orlach |
66 KA |
15 bar |
|
C Cúpláil le 2" AG |
Cúpláil Sheasta le Snáithe Amuigh |
Alúmanam |
2 Orlach |
66 KA |
15 bar |
|
B Cúpláil le 2" AG |
Cúpláil Sheasta le Snáithe Amuigh |
Alúmanam |
2 Orlach |
89 KA |
15 bar |
|
B Cúpláil le 2 1/2" AG |
Cúpláil Sheasta le Snáithe Amuigh |
Alúmanam |
2 1/2 Orlach |
89 KA |
15 bar |
|
B Cúpláil le 3" AG |
Cúpláil Sheasta le Snáithe Amuigh |
Alúmanam |
3 Orlach |
89 KA |
15 bar |
|
D Blindkupplung |
Blindkupplung le Slabhra |
Alúmanam |
- |
31 KA |
15 bar |
|
C Blindkupplung |
Blindkupplung le Slabhra |
Alúmanam |
- |
66 KA |
15 bar |
|
B Blindkupplung |
Blindkupplung le Slabhra |
Alúmanam |
- |
89 KA |
15 bar |
|
Laghdú C-D |
Píosa Aistrithe ó C go D |
Alúmanam |
- |
66 KA go 31 KA |
15 bar |
|
Laghdú B-C |
Píosa Aistrithe ó B go C |
Alúmanam |
- |
89 KA go 66 KA |
15 bar |
|
Laghdú A-B |
Píosa Aistrithe ó A go B |
Alúmanam |
- |
133 KA go 89 KA |
15 bar |
|
D Tonnán |
Dúshraith Cineál 25D |
Alúmanam |
1 Orlach |
31 KA |
- |
|
C Tonnán |
Dúshraith Cineál 52C |
Alúmanam |
2 Orlach |
66 KA |
- |
|
D Séala |
Séala Cineál Storz |
NBR |
31 KA |
- |
|
|
C Séala |
Séala Cineál Storz |
NBR |
66 KA |
- |
|
|
B Séala |
Séala Cineál Storz |
NBR |
89 KA |
- |
|
|
A Séala |
Séala Cineál Storz |
NBR |
133 KA |
- |
|
Tiontú Méideanna Snáithe Orlach go mm (mm i thart. Sonraíocht) |
|
|
1/4 Orlach |
12, 5 mm |
|
3/8 Orlach |
16 mm |
|
1/2 Orlach |
19 mm |
|
3/4 Orlach |
26 mm |
|
1 Orlach |
32 mm |
|
1 1/4 Orlach |
40 mm |
|
1 1/2 Orlach |
48 mm |
|
2 Orlach |
59 mm |
Nóta: Féadfaidh sé scratches nó streaks beaga a thaispeáint mar gheall ar tháirgeadh!
