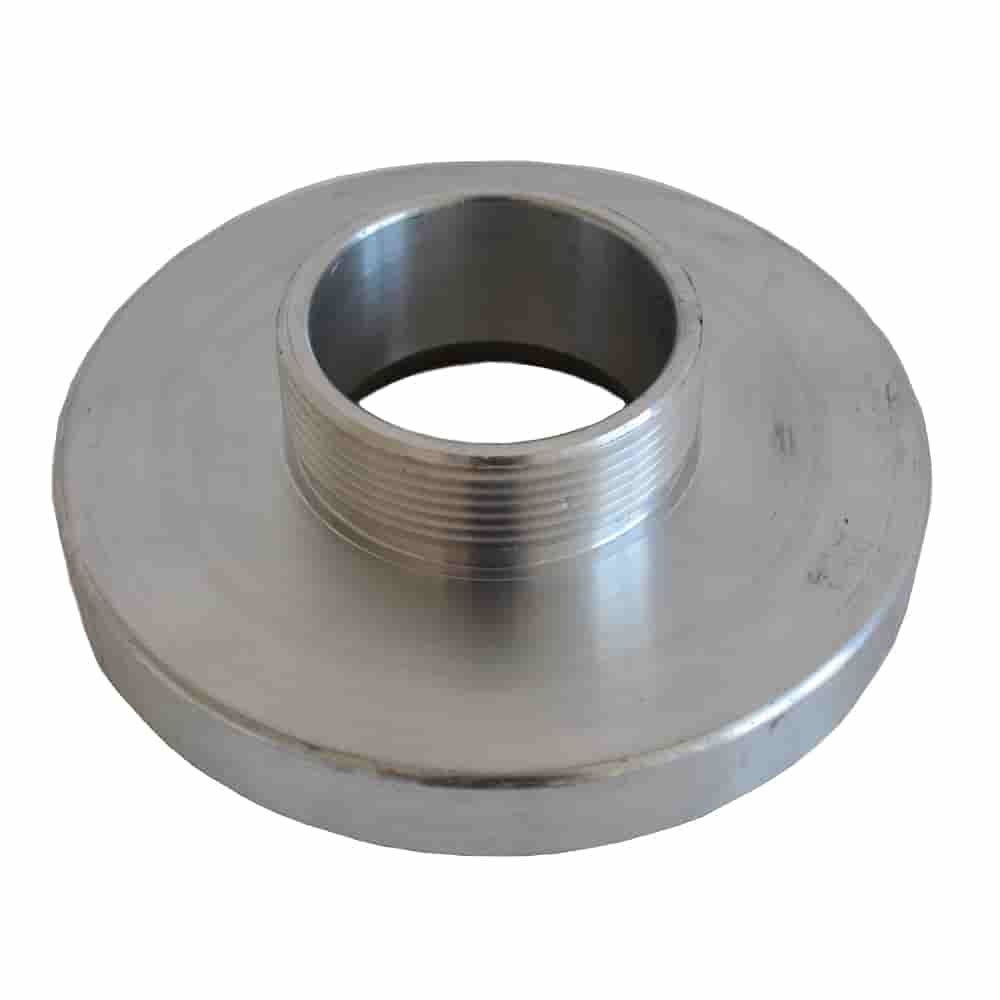

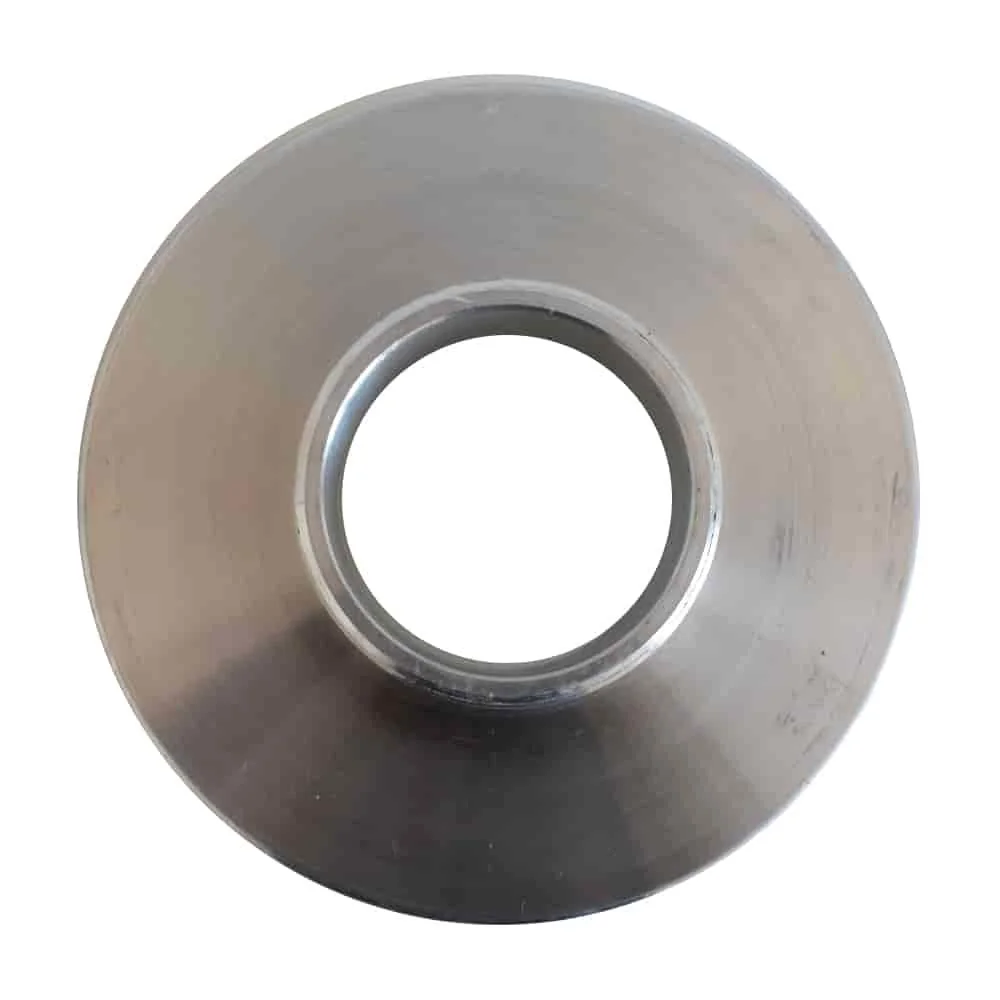

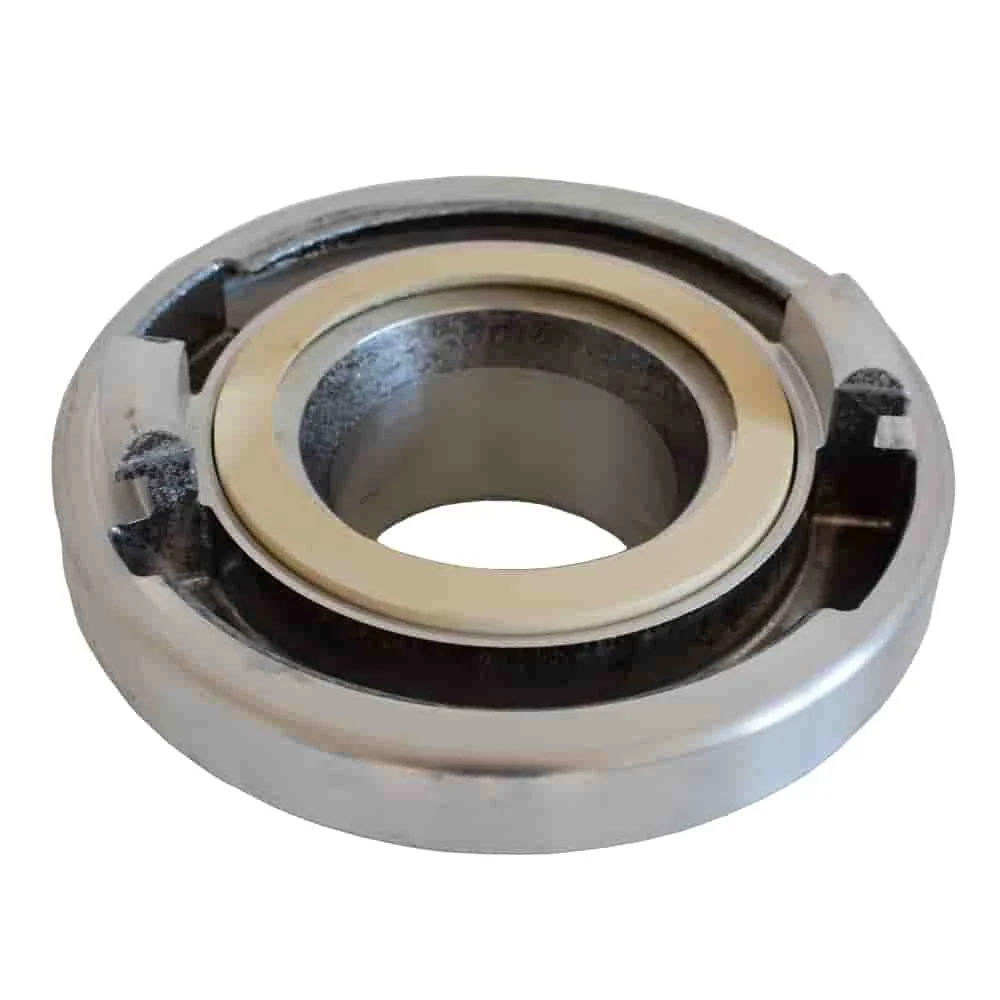

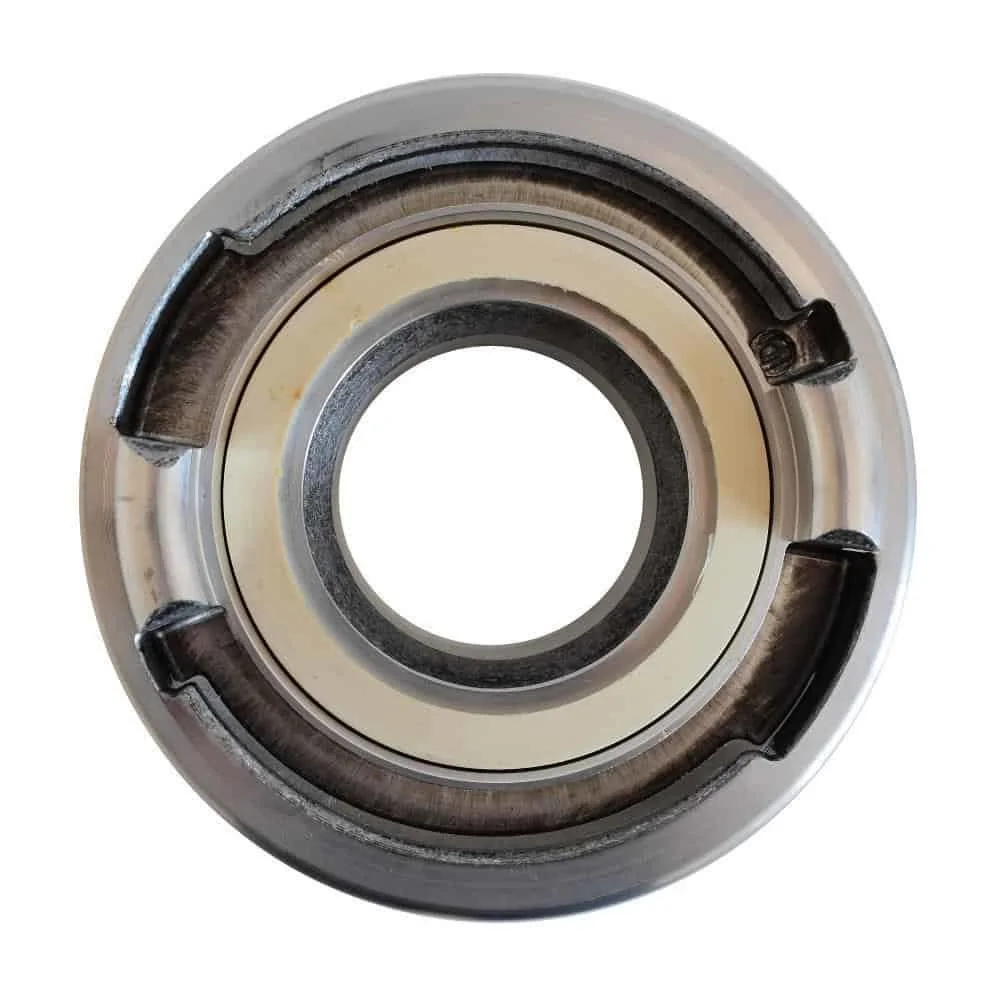

Cúpláil Storz Córas B le 2" AG DIN 75-B
Tugtar cúplálacha dóiteáin go minic ar chúplálacha píobáin Storz Córas.
Is cúplálacha siméadracha iad nach ndúnann.
Ceanglaítear na cúplálacha trí na codanna cnag a chur isteach ina chéile agus iad a chasadh i gcoinne a chéile.
Tá na feistis ceangail atá le cúpláil comhionann ar thaobh an chúplála agus is féidir iad a nascadh go treallach má tá an méid céanna acu.
Réimse Feidhme:
do thionscal, dóiteáin, scaglanna, talmhaíocht, tógáil, loingseoireacht, míleata agus cosaint tubaiste
Iarratas:
- le haghaidh dúnta cúplálacha de mhéid comhfhreagrach
- Nasc tapa agus scaoileadh trí chasadh 120°
Cúpláil Shúchán:
Úsáidtear cúplálacha súchán chun píobáin shúchán a cheangal.
Cúpláil Sheasta:
Úsáidtear cúplálacha seasta (píosaí snáithe i go leor leaganacha) chun píobáin a cheangal le feistis. Tá siad ceangailte go seasta ar thaobh amháin le snáithe píopa ar fheiste uisce nó ar hidrante. Ar an taobh eile, is féidir cúplálacha coitianta píobáin brú nó píobáin shúchán a cheangal.
Cúpláil Dall:
Úsáidtear cúplálacha dall (i.e. clúdaigh deiridh do naisc Storz nach n-úsáidtear go sealadach) mar dheireadh ar fheistis chun iad a chosaint (m.sh. i gcoinne salachar ag dul isteach i gcaidéil) agus níor cheart iad a chur faoi bhrú má ní féidir an líne a scaoileadh (baol timpiste nuair a scaoiltear an clúdach dall faoi bhrú).
|
Airteagal |
Ceangal |
Ábhar |
Tomhas |
Fad Cnag |
Brú Oibre |
|
Cúpláil D le Tuille |
Cúpláil Shúchán le Tuille Píobáin |
Alúmanam |
25 mm |
31 KA |
15 bar |
|
Cúpláil C le Tuille |
Cúpláil Shúchán le Tuille Píobáin |
Alúmanam |
50 mm |
66 KA |
15 bar |
|
Cúpláil B le Tuille |
Cúpláil Shúchán le Tuille Píobáin |
Alúmanam |
75 mm |
89 KA |
15 bar |
|
Cúpláil D le 3/4" IG |
Cúpláil Sheasta le Snáithe Inmheánach |
Alúmanam |
3/4 Orlach |
31 KA |
15 bar |
|
Cúpláil D le 1" IG |
Cúpláil Sheasta le Snáithe Inmheánach |
Alúmanam |
1 Orlach |
31 KA |
15 bar |
|
Cúpláil C le 1" IG |
Cúpláil Sheasta le Snáithe Inmheánach |
Alúmanam |
1 Orlach |
66 KA |
15 bar |
|
Cúpláil C le 1 1/4" IG |
Cúpláil Sheasta le Snáithe Inmheánach |
Alúmanam |
1 1/4 Orlach |
66 KA |
15 bar |
|
Cúpláil C le 1 1/2" IG |
Cúpláil Sheasta le Snáithe Inmheánach |
Alúmanam |
1 1/2 Orlach |
66 KA |
15 bar |
|
Cúpláil C le 2" IG |
Cúpláil Sheasta le Snáithe Inmheánach |
Alúmanam |
2 Orlach |
66 KA |
15 bar |
|
Cúpláil B le 2" IG |
Cúpláil Sheasta le Snáithe Inmheánach |
Alúmanam |
2 Orlach |
89 KA |
15 bar |
|
Cúpláil B le 2 1/2" IG |
Cúpláil Sheasta le Snáithe Inmheánach |
Alúmanam |
2 1/2 Orlach |
89 KA |
15 bar |
|
Cúpláil B le 3" IG |
Cúpláil Sheasta le Snáithe Inmheánach |
Alúmanam |
3 Orlach |
89 KA |
15 bar |
|
Cúpláil D le 1" AG |
Cúpláil Sheasta le Snáithe Amuigh |
Alúmanam |
1 Orlach |
31 KA |
15 bar |
|
Cúpláil C le 1" AG |
Cúpláil Sheasta le Snáithe Amuigh |
Alúmanam |
1 Orlach |
66 KA |
15 bar |
|
Cúpláil C le 1 1/4" AG |
Cúpláil Sheasta le Snáithe Amuigh |
Alúmanam |
1 1/4 Orlach |
66 KA |
15 bar |
|
Cúpláil C le 1 1/2" AG |
Cúpláil Sheasta le Snáithe Amuigh |
Alúmanam |
1 1/2 Orlach |
66 KA |
15 bar |
|
Cúpláil C le 2" AG |
Cúpláil Sheasta le Snáithe Amuigh |
Alúmanam |
2 Orlach |
66 KA |
15 bar |
|
Cúpláil B le 2" AG |
Cúpláil Sheasta le Snáithe Amuigh |
Alúmanam |
2 Orlach |
89 KA |
15 bar |
|
Cúpláil B le 2 1/2" AG |
Cúpláil Sheasta le Snáithe Amuigh |
Alúmanam |
2 1/2 Orlach |
89 KA |
15 bar |
|
Cúpláil B le 3" AG |
Cúpláil Sheasta le Snáithe Amuigh |
Alúmanam |
3 Orlach |
89 KA |
15 bar |
|
Cúpláil Dall D |
Cúpláil Dall le Slabhra |
Alúmanam |
- |
31 KA |
15 bar |
|
Cúpláil Dall C |
Cúpláil Dall le Slabhra |
Alúmanam |
- |
66 KA |
15 bar |
|
Cúpláil Dall B |
Cúpláil Dall le Slabhra |
Alúmanam |
- |
89 KA |
15 bar |
|
Laghdú C-D |
Píosa Aistrithe ó C go D |
Alúmanam |
- |
66 KA go 31 KA |
15 bar |
|
Laghdú B-C |
Píosa Aistrithe ó B go C |
Alúmanam |
- |
89 KA go 66 KA |
15 bar |
|
Laghdú A-B |
Píosa Aistrithe ó A go B |
Alúmanam |
- |
133 KA go 89 KA |
15 bar |
|
Feadán D |
Nozzle Cineál 25D |
Alúmanam |
1 Orlach |
31 KA |
- |
|
Feadán C |
Nozzle Cineál 52C |
Alúmanam |
2 Orlach |
66 KA |
- |
|
Séala D |
Séala Cineál Storz |
NBR |
31 KA |
- |
|
|
Séala C |
Séala Cineál Storz |
NBR |
66 KA |
- |
|
|
Séala B |
Séala Cineál Storz |
NBR |
89 KA |
- |
|
|
Séala A |
Séala Cineál Storz |
NBR |
133 KA |
- |
|
Tiontú Méideanna Snáithe Orlach go mm (mm mar thomhas thart) |
|
|
1/4 Orlach |
12, 5 mm |
|
3/8 Orlach |
16 mm |
|
1/2 Orlach |
19 mm |
|
3/4 Orlach |
26 mm |
|
1 Orlach |
32 mm |
|
1 1/4 Orlach |
40 mm |
|
1 1/2 Orlach |
48 mm |
|
2 Orlach |
59 mm |
Nóta: D'fhéadfadh sé go mbeadh scríobadh nó stríoca beaga air mar gheall ar an táirgeadh!
