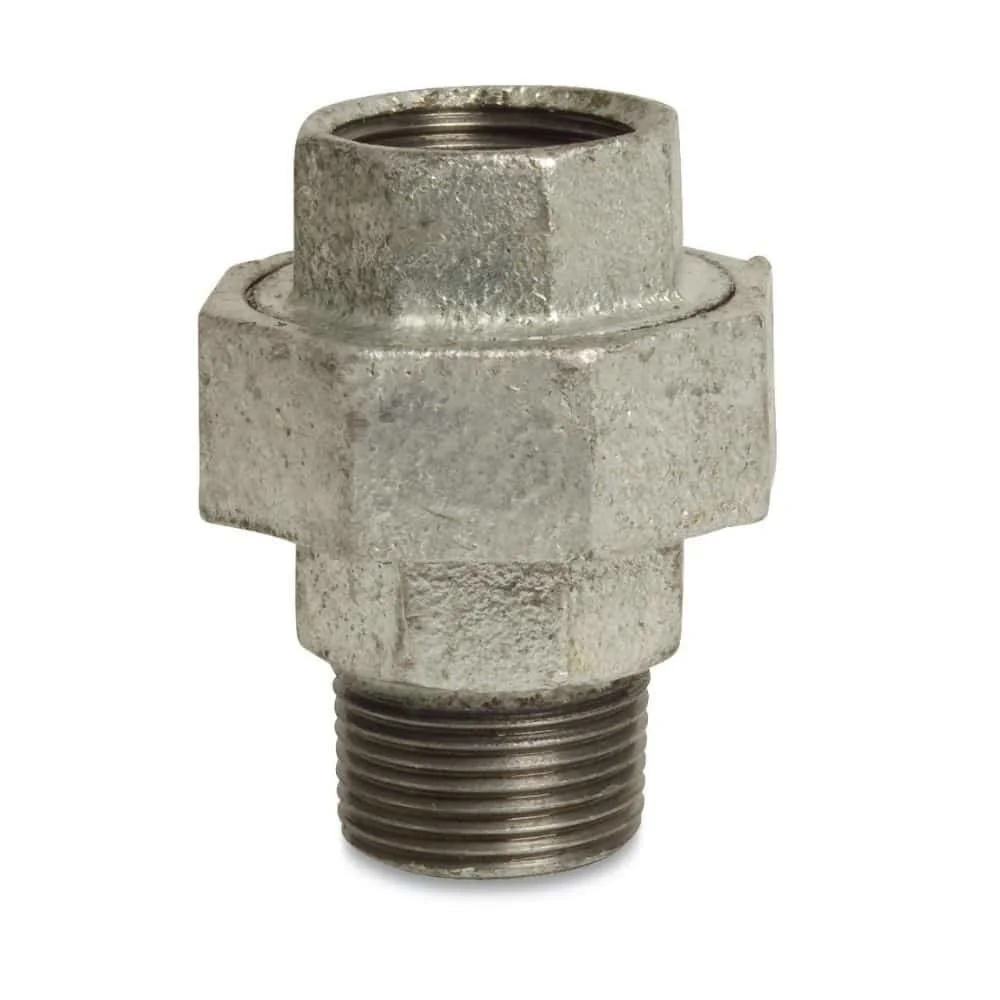

Feistiú Snáithe Iarann Teilgthe Cineál Cónúil 3/8" IG x 3/8" AG
Is cuid nasc píopa iad feistis iarainn teilgthe a úsáidtear go coitianta chun sreabháin agus gáis a iompar. Tá na réimsí feidhme an-éagsúil: ó shuiteáil sláintíochta, téimh agus gáis go córais fuaraithe agus aerchóirithe, córais spraeála agus múchta gáis, tógáil gléasraí tionsclaíocha, innealtóireacht mheicniúil, tógáil stáisiúin breosla, tógáil meaisíní páipéir agus priontála go dtí tógáil feithiclí tráchtála.
Níl na naisc snáithe féin-dhíonta. Ba chóir ábhair cosúil le téip Teflon nó lín a úsáid chun iad a shéaladh.
Saintréithe Teicniúla:
Ceadaithe: DVGW
Caighdeán: DIN EN 10242 / UBA METALLE
Cóireáil dromchla: Galbhánaithe
Ábhar: Iarann teilgthe
Neart teanntachta: < 350 N/mm²
Teocht / brú oibriúcháin uasta: -20°C go 120°C ag 25 bar (suas le 300°C go 20 bar)
IG = Snáithe inmheánach
AG= Snáithe seachtrach
" = Orlach
1" IG x 2"AG = 1 Orlach Snáithe Inmheánach x 2 Orlach Snáithe Seachtrach
Cineál Snáithe:
Tá snáitheanna na nasc píopaí go léir déanta de réir na gcaighdeán ISO 7-1/EN 10226-1 (snáitheanna inmheánacha agus seachtracha) chomh maith le ISO 228-1 (cnónna naisc). Tá na snáitheanna seachtracha cónúil/cónúil. Tá na snáitheanna inmheánacha comhthreomhar/sorcóireach. Tugtar na snáitheanna go léir i n-orlach de réir réamhshocraithe. Déantar na snáitheanna a shéaladh le hábhar séalaithe snáithe oiriúnach cosúil le téip séalaithe snáithe PTFE nó lín séalaithe snáithe.
| Snáitheanna Píopa Whitworth do Phíopaí Snáithe agus Feistis | ||||
| Snáithe i n-orlach | Snáithe seachtrach i mm | Snáithe inmheánach / Trastomhas croí i mm | Snáitheanna in aghaidh an orlach | Céim i mm |
| 1/4" | 13,157 | 11,445 | 19 | 1,337 |
| 3/8" | 16,662 | 14,95 | 19 | 1,337 |
| 1/2" | 20,955 | 18,631 | 14 | 1,814 |
| 3/4" | 26,441 | 24,117 | 14 | 1,814 |
| 1" | 33,249 | 30,291 | 11 | 2,309 |
| 1 1/4" | 41,91 | 38,952 | 11 | 2,309 |
| 1 1/2" | 47,803 | 44,845 | 11 | 2,309 |
| 2" | 59,614 | 56,656 | 11 | 2,309 |
