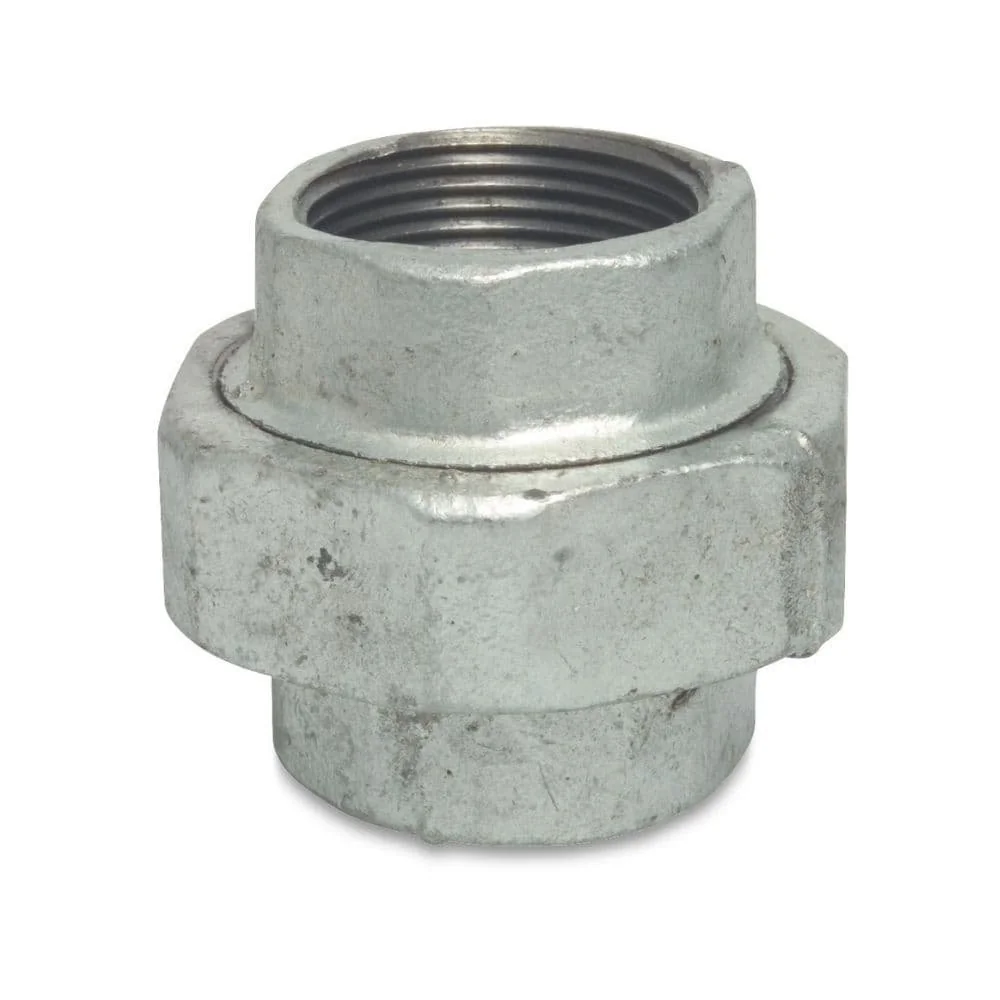

Feistiú Snáithe Iarann Teilgthe Cineál Comhpháirteach Maol le Doimhneacht 3/4" IG x 3/4" IG
Is codanna ceangail píopaí iad feistis iarainn teilgthe a úsáidtear go coitianta chun leachtanna agus gáis a iompar. Tá na réimsí feidhme thar a bheith éagsúil: ó shuiteáil sláintíochta, téimh agus gáis go córais fuaraithe agus aerchóirithe, córais spraeála agus múchta gáis, innealtóireacht tionsclaíoch, innealtóireacht mheicniúil, tógáil stáisiún breosla, tógáil meaisíní páipéir agus priontála go tógáil feithiclí tráchtála.
Níl na ceangail snáithe féin-dhíonta. Ba chóir téip Teflon nó lín a úsáid chun iad a dhíont.
Saintréithe Teicniúla:
Ceadaithe: DVGW
Caighdeán: DIN EN 10242 / UBA METALLE
Cóireáil dromchla: Galbhánaithe
Ábhar: Iarann teilgthe
Neart teanntachta: < 350 N/mm²
Teocht / brú oibre uasta: -20°C go 120°C ag 25 bar (go 300°C go 20 bar)
IG = Snáithe inmheánach
AG= Snáithe seachtrach
" = Orlach
1" IG x 2"AG = 1 Orlach Snáithe Inmheánach x 2 Orlach Snáithe Seachtrach
Cineál Snáithe:
Tá snáitheanna na gcomhpháirteanna píopaí go léir déanta de réir na gcaighdeán ISO 7-1/EN 10226-1 (snáitheanna inmheánacha agus seachtracha) chomh maith le ISO 228-1 (cnónna ceangail na gcomhpháirteanna). Tá na snáitheanna seachtracha cónúil/cónúil. Tá na snáitheanna inmheánacha comhthreomhar/sorcóireach. Tugtar na snáitheanna go léir i n-orlach de réir réamhshocraithe. Déantar na snáitheanna a dhíont le hábhar díonta snáithe oiriúnach mar shampla téip díonta snáithe PTFE nó lín díonta snáithe.
| Snáitheanna Píopa Whitworth do Phíopaí Snáithe agus Feistis | ||||
| Snáithe in Orlach | Snáithe Seachtrach in mm | Snáithe Inmheánach / Trastomhas Croí in mm | Snáitheanna in aghaidh Orlach | Céim in mm |
| 1/4" | 13,157 | 11,445 | 19 | 1,337 |
| 3/8" | 16,662 | 14,95 | 19 | 1,337 |
| 1/2" | 20,955 | 18,631 | 14 | 1,814 |
| 3/4" | 26,441 | 24,117 | 14 | 1,814 |
| 1" | 33,249 | 30,291 | 11 | 2,309 |
| 1 1/4" | 41,91 | 38,952 | 11 | 2,309 |
| 1 1/2" | 47,803 | 44,845 | 11 | 2,309 |
| 2" | 59,614 | 56,656 | 11 | 2,309 |
