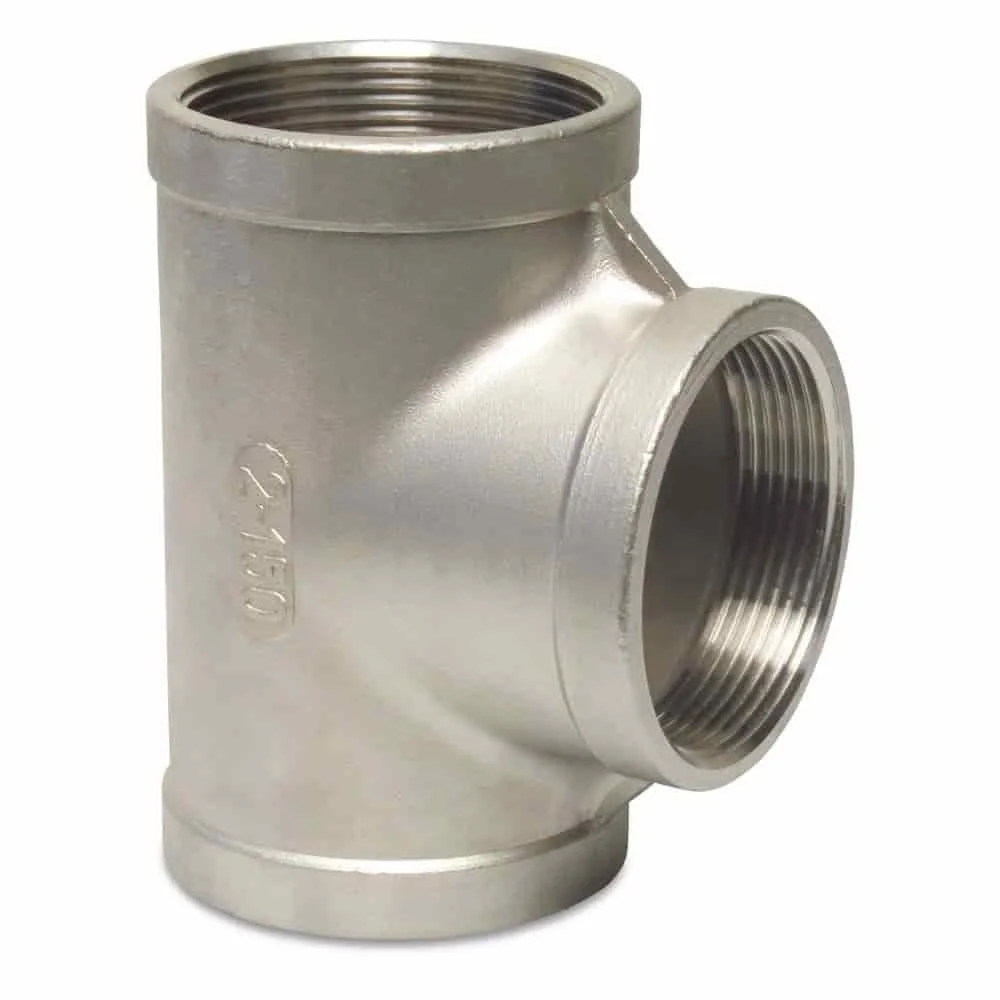

Feistiú Snáithe Cruach Dhosmálta T-Píosa 90° 1 1/4" IG
Feistiú Snáithe Cruach Dhosmálta T-Píosa 90° 1 1/4" IG
Tá an T-Píosa feistithe le trí shnáithithe inmheánacha, atá ar fad ar an trastomhas céanna. Tá an brainse (taobh snáithithe lárnach) claonta ag 90°. Chun an snáithe a shéalú, beidh ort ábhar séalaithe snáithe oiriúnach a úsáid. Tá línéadach nó téip Teflon oiriúnach anseo. Is snáithe píopa Whitworth a úsáidtear go coitianta i dteicneolaíocht uisce atá sa snáithe. Tá na snáithithe seachtracha cónúil.
Airíonna Táirge:
- frithsheasmhach in aghaidh meirge agus creimeadh
- buan
- Raonta brú suas le 10 bar
- oiriúnach do fhuaruisce agus uisce te
Saintréithe Teicniúla:
Ceangal: 3 x Snáithithe Inmheánach
Toisí Ceangail: 1 1/4"
Brú Oibre (PN): 10 bar
Teocht: -20 °C go + 200 °C
Ábhar: Cruach Dhosmálta 316 (Cruach V4A de réir DIN 1.4401)
| Toisí | |||
| Snáithe in orlach | A in mm | B in mm | TK in mm |
| 1/4" | 19 | 17 | 1,5 |
| 3/8" | 21 | 20 | 2,3 |
| 1/2" | 25 | 26 | 1,8 |
| 3/4" | 30 | 32 | 1,9 |
| 1" | 34 | 39,2 | 2,1 |
| 1 1/4" | 40 | 42 | 2,3 |
| 1 1/2" | 44 | 54 | 2,4 |
| 2" | 53,5 | 67,5 | 2,5 |
Buntáistí Feistis Cruach Dhosmálta:
Tá na feistis cruach dhosmálta atá liostaithe anseo frithsheasmhach in aghaidh creimeadh go buan agus is féidir iad a scaoileadh arís murab ionann agus feistis táthaithe nó feistis brú. Ceadaíonn na snáithithe aistriú gan deacracht chuig ábhair eile, gan gá le feistiú aistrithe a úsáid. Ní gá séalaithe le haghaidh na scriúnna cruach dhosmálta, rud a fhágann go bhfuil úsáid suas le 200 °C indéanta gan deacracht.
Cineál Snáithe:
Tá snáithithe na bhfeistis píopaí go léir déanta de réir na gcaighdeán ISO 7-1/EN 10226-1 (snáithithe inmheánacha agus seachtracha) chomh maith le ISO 228-1 (cnónna na bhfeistis). Tá na snáithithe seachtracha cónúil/cónúil. Tá na snáithithe inmheánacha comhthreomhar/sorcóireach. Tugtar na snáithithe go léir i n-orlach de réir réamhshocraithe. Déantar na snáithithe a shéalú le hábhar séalaithe snáithe oiriúnach mar shampla téip séalaithe snáithe PTFE nó línéadach séalaithe snáithe.
| Snáithe Píopa Whitworth do Phíopaí Snáithithe agus Feistis | ||||
| Snáithe in orlach | Snáithithe Seachtracha in mm | Snáithithe Inmheánacha / Trastomhas Croí in mm | Snáitheanna in aghaidh an orlach | Céim in mm |
| 1/4" | 13,157 | 11,445 | 19 | 1,337 |
| 3/8" | 16,662 | 14,95 | 19 | 1,337 |
| 1/2" | 20,955 | 18,631 | 14 | 1,814 |
| 3/4" | 26,441 | 24,117 | 14 | 1,814 |
| 1" | 33,249 | 30,291 | 11 | 2,309 |
| 1 1/4" | 41,91 | 38,952 | 11 | 2,309 |
| 1 1/2" | 47,803 | 44,845 | 11 | 2,309 |
| 2" | 59,614 | 56,656 | 11 | 2,309 |
Oiriúnacht Uisce Óil:
Tá feistis cruach dhosmálta déanta as cruach dhosmálta AISI 316 liostaithe i liosta UBA (UBA = Oifig Chomhshaoil Chónaidhme) do na hábhair atá oiriúnach d'uisce óil i suiteáil uisce óil agus is féidir iad a úsáid dá réir sin le haghaidh soláthar uisce óil.
