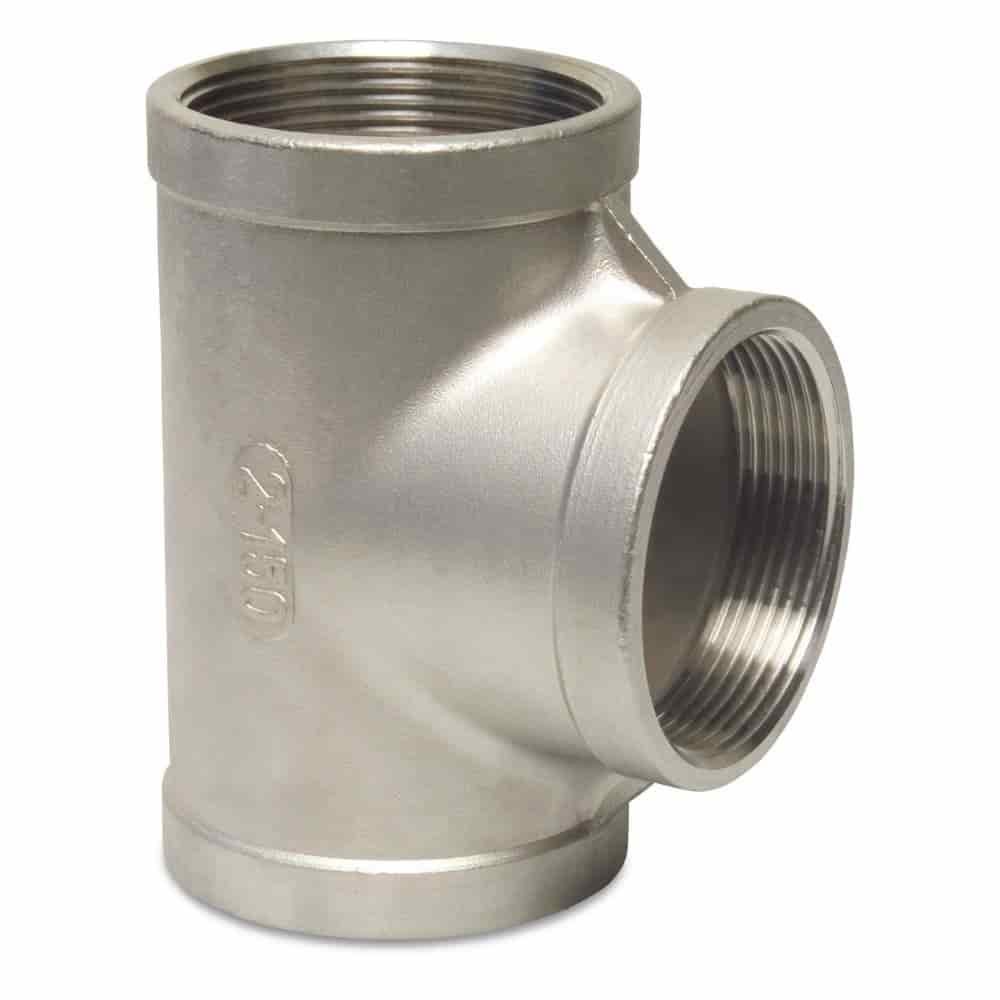

Feistiú Snáithe Cruach Dhosmálta T-Píosa 90° 3/4" IG
Tá an T-Píosa feistithe le trí snáith inmheánacha, a bhfuil an trastomhas céanna acu go léir. Tá an brainse (taobh lárnach snáithe) claonta ag 90°. Chun an snáithe a shéalú, beidh ábhar séalaithe snáithe oiriúnach ag teastáil uait. Tá línéadach nó téip Teflon oiriúnach anseo. Is é an snáithe an snáithe píopa Whitworth a úsáidtear go coitianta i dteicneolaíocht uisce. Tá na snáithí seachtracha cónúil.
Airíonna Táirge:
- neamh-mheirgeach agus frithsheasmhach in aghaidh creimeadh
- marthanach
- Raonta brú suas le 10 bar
- oiriúnach do Fhuaruisce agus Uisce Te
S sonraí Teicniúla:
Ceangal: 3 x Snáithe Inmheánach
Tomhas Ceangail: 3/4"
Brú Oibre (PN): 10 bar
Teocht: -20 °C go + 200 °C
Ábhar: Cruach Dhosmálta 316 (V4A Cruach de réir DIN 1.4401)

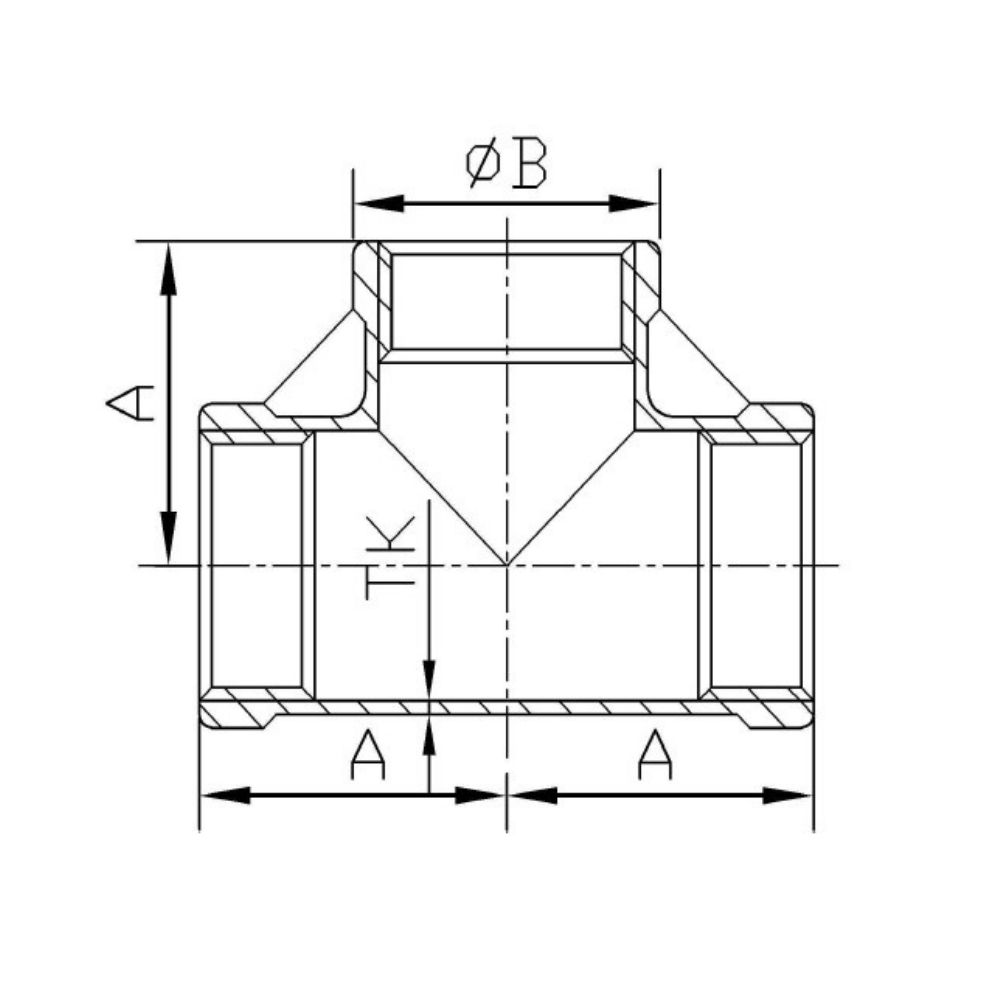

| Toisí | |||
|
Snáithe in orlach |
A in mm |
B in mm |
TK in mm |
| 1/4" | 19 | 17 | 1, 5 |
| 3/8" | 21 | 20 | 2, 3 |
| 1/2" | 25 | 26 | 1, 8 |
| 3/4" | 30 | 32 | 1, 9 |
| 1" | 34 | 39, 2 | 2, 1 |
| 1 1/4" | 40 | 42 | 2, 3 |
| 1 1/2" | 44 | 54 | 2, 4 |
| 2" | 53, 5 | 67, 5 | 2, 5 |
Buntáistí Feistis Cruach Dhosmálta:
Tá na feistis cruach dhosmálta go léir atá liostaithe anseo frithsheasmhach in aghaidh creimeadh go buan agus is féidir iad a scaoileadh arís murab ionann agus feistis táthú nó feistis brú. Cuireann na snáithí ar chumas aistriú gan stró go hábhair eile, gan gá le feistiú trasdula a úsáid. Ní éilíonn na scriúnna cruach dhosmálta aon séalaithe, rud a fhágann go bhfuil úsáid suas le 200 °C indéanta gan stró.
Cineál Snáithe:
Tá snáithí na n-uirlisí píopa go léir déanta de réir na gcaighdeán ISO 7-1/EN 10226-1 (snáithí inmheánacha agus seachtracha) chomh maith le ISO 228-1 (cnónna na n-uirlisí). Tá na snáithí seachtracha cónúil/cónúil. Tá na snáithí inmheánacha comhthreomhar/sorcóireach. Tugtar na snáithí go léir i n-orlach de réir réamhshocraithe. Déantar na snáithí a shéalú le hábhar séalaithe snáithe oiriúnach mar shampla PTFE-téip séalaithe snáithe nó línéadach séalaithe snáithe.
| Snáithe Píopa Whitworth do Phíopaí Snáithe agus Feistis | ||||
|
Snáithe in orlach |
Snáithe Seachtrach in mm |
Snáithe Inmheánach / Trastomhas Croí in mm |
Snáitheanna in aghaidh an orlach |
Céim in mm |
| 1/4" | 13, 157 | 11, 445 | 19 | 1, 337 |
| 3/8" | 16, 662 | 14, 95 | 19 | 1, 337 |
| 1/2" | 20, 955 | 18, 631 | 14 | 1, 814 |
| 3/4" | 26, 441 | 24, 117 | 14 | 1, 814 |
| 1" | 33, 249 | 30, 291 | 11 | 2, 309 |
| 1 1/4" | 41, 91 | 38, 952 | 11 | 2, 309 |
| 1 1/2" | 47, 803 | 44, 845 | 11 | 2, 309 |
| 2" | 59, 614 | 56, 656 | 11 | 2, 309 |
Oiriúnacht Uisce Óil:
Tá feistis cruach dhosmálta déanta as cruach dhosmálta AISI 316 liostaithe i liosta UBA (UBA = Umweltbundesamt) do na hábhair atá oiriúnach d'uisce óil i suiteáil uisce óil agus is féidir iad a úsáid dá réir sin le haghaidh soláthar uisce óil.
