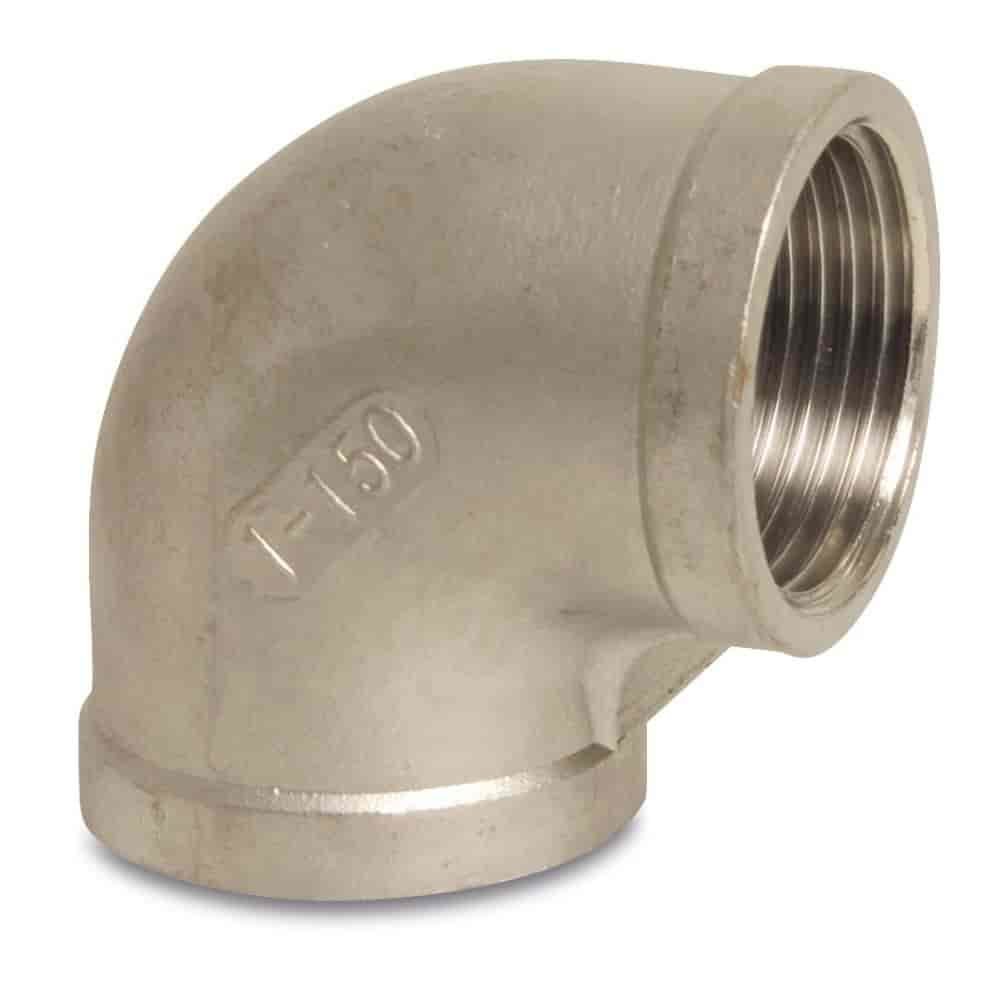

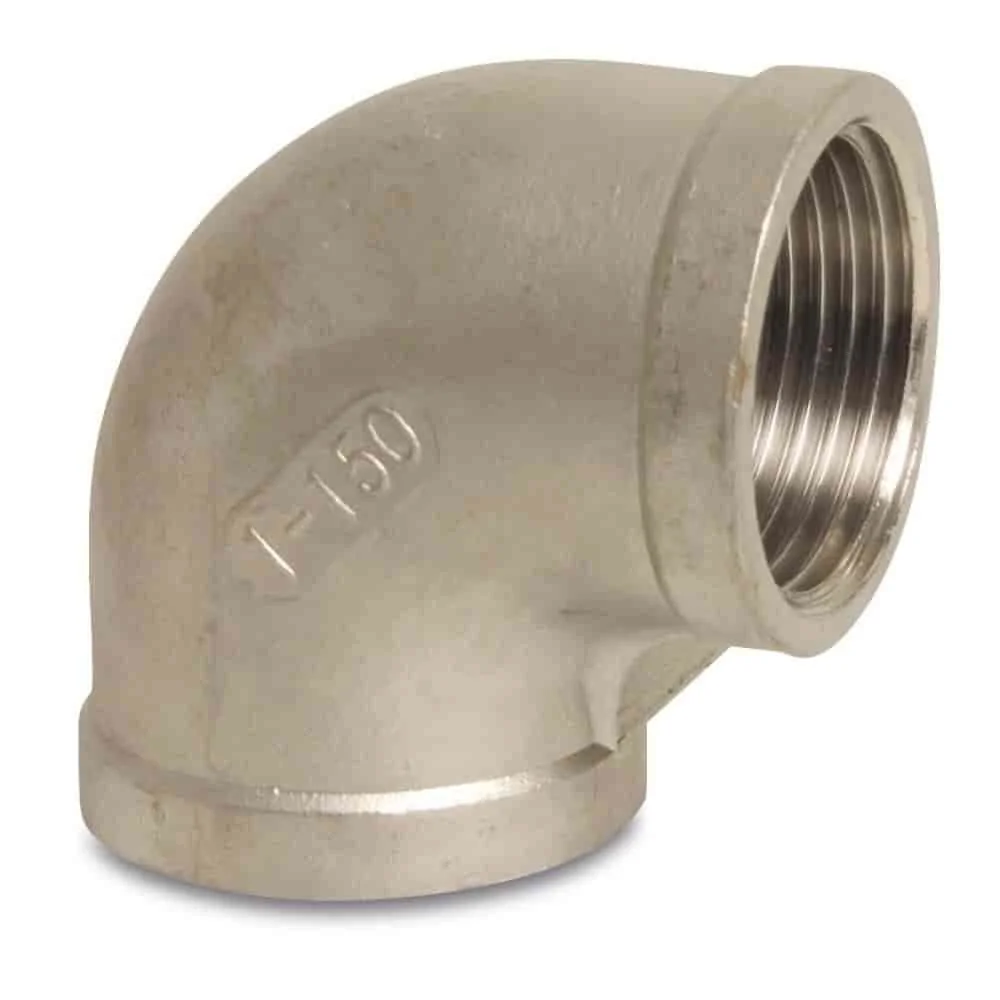

Feistiú Snáithe Cruach Dhosmálta Uillinn 90° 1" IG
Tá an uillinn feistithe le snáithín inmheánach ar an dá thaobh. Tá na taobhanna ceangail claonta 90° lena chéile. Chun an snáithe a shéaladh, beidh ort ábhar séalaithe snáithe oiriúnach a úsáid. Tá línéadach nó téip Teflon oiriúnach anseo. Is é snáithe píopa Whitworth a úsáidtear go coitianta sa teicneolaíocht uisce an snáithe atá i gceist. Tá na snáithíní seachtracha cónúil.
Airíonna Táirge:
- neamh-mheirgeach agus friotaíocht creimeadh
- buan
- Raonta brú suas le 10 bar
- oiriúnach do Fhuaruisce agus Uisce Te
Saintréithe Teicniúla:
Ceangal: 2x Snáithín Inmheánach
Toisí Ceangail: 1"
Brú Oibre (PN): 10 bar
Teocht: -20 °C go + 200 °C
Ábhar: Cruach Dhosmálta 316 (Cruach V4A de réir DIN 1.4401)

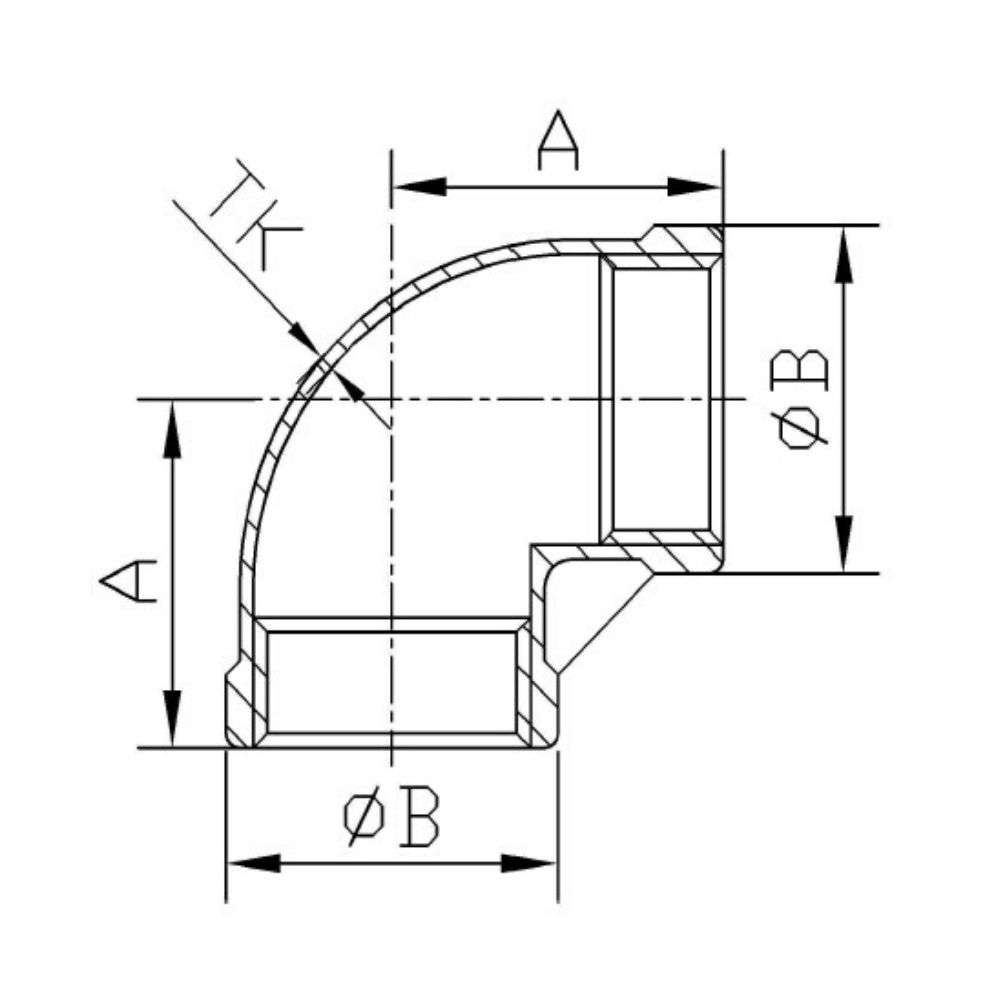

| Toisí | |||
| Snáithe i n-orlach | A i mm | B i mm | TK i mm |
| 1/4" | 18 | 16,5 | 1,7 |
| 3/8" | 21 | 20 | 1,5 |
| 1/2" | 25 | 26 | 1,6 |
| 3/4" | 30 | 32 | 1,7 |
| 1" | 34 | 39,2 | 2,1 |
| 1 1/4" | 40 | 47,2 | 2,2 |
| 1 1/2" | 43,5 | 54,5 | 2,4 |
| 2" | 53,5 | 67 | 2,7 |
Buntáistí Fittings Cruach Dhosmálta:
Tá na feistis cruach dhosmálta go léir atá liostaithe anseo buan agus friotaíocht creimeadh agus is féidir iad a scaoileadh arís murab ionann agus feistis táthú nó feistis brú. Ceadaíonn na snáithíní aistriú éasca chuig ábhair eile gan gá le feistiú trasdula. Ní éilíonn na scriúnna cruach dhosmálta aon séalaithe, rud a fhágann go bhfuil úsáid suas le 200 °C indéanta gan deacracht.
Cineál Snáithe:
Tá snáithíní na n-uirlisí píopa go léir déanta de réir na gcaighdeán ISO 7-1/EN 10226-1 (snáithíní inmheánacha agus seachtracha) chomh maith le ISO 228-1 (cnónna scriú na n-uirlisí). Tá na snáithíní seachtracha cónúil/cónúil. Tá na snáithíní inmheánacha comhthreomhar/sorcóireach. Tugtar na snáithíní go léir i n-orlach de ghnáth. Déantar na snáithíní a shéaladh le hábhar séalaithe snáithe oiriúnach mar shampla téip séalaithe snáithe PTFE nó línéadach séalaithe snáithe.
| Snáithe Píopa Whitworth do Phíopaí Snáithe agus Fittings | ||||
| Snáithe i n-orlach | Snáithín Seachtrach i mm | Snáithín Inmheánach / Trastomhas Croí i mm | Snáitheanna in aghaidh an orlach | Céim i mm |
| 1/4" | 13,157 | 11,445 | 19 | 1,337 |
| 3/8" | 16,662 | 14,95 | 19 | 1,337 |
| 1/2" | 20,955 | 18,631 | 14 | 1,814 |
| 3/4" | 26,441 | 24,117 | 14 | 1,814 |
| 1" | 33,249 | 30,291 | 11 | 2,309 |
| 1 1/4" | 41,91 | 38,952 | 11 | 2,309 |
| 1 1/2" | 47,803 | 44,845 | 11 | 2,309 |
| 2" | 59,614 | 56,656 | 11 | 2,309 |
Oiriúnacht Uisce Óil:
Tá feistis cruach dhosmálta AISI 316 liostaithe i liosta UBA (UBA = Oifig Chomhshaoil Chónaidhme) le haghaidh ábhair oiriúnacha d'uisce óil sa suiteáil uisce óil agus is féidir iad a úsáid dá réir sin le haghaidh soláthar uisce óil.
